3 fase 480V acionamento ac VFD

As unidades da série SCK300 da WCE são unidades multifuncionais de alto desempenho, projetadas para automação industrial, amplamente usadas em ventiladores, bombas, correias transportadoras, trituradores e outros equipamentos. Seu núcleo adota a tecnologia avançada de controle de vetores, que possui as características da precisão da regulação de alta velocidade, economia de energia e alta eficiência, operação estável, etc., e pode atender às necessidades de vários cenários industriais. Também fizemos soluções personalizadas para armários de controle de inversores de britador móvel, que operam perfeitamente em muitos lugares em todo o país.

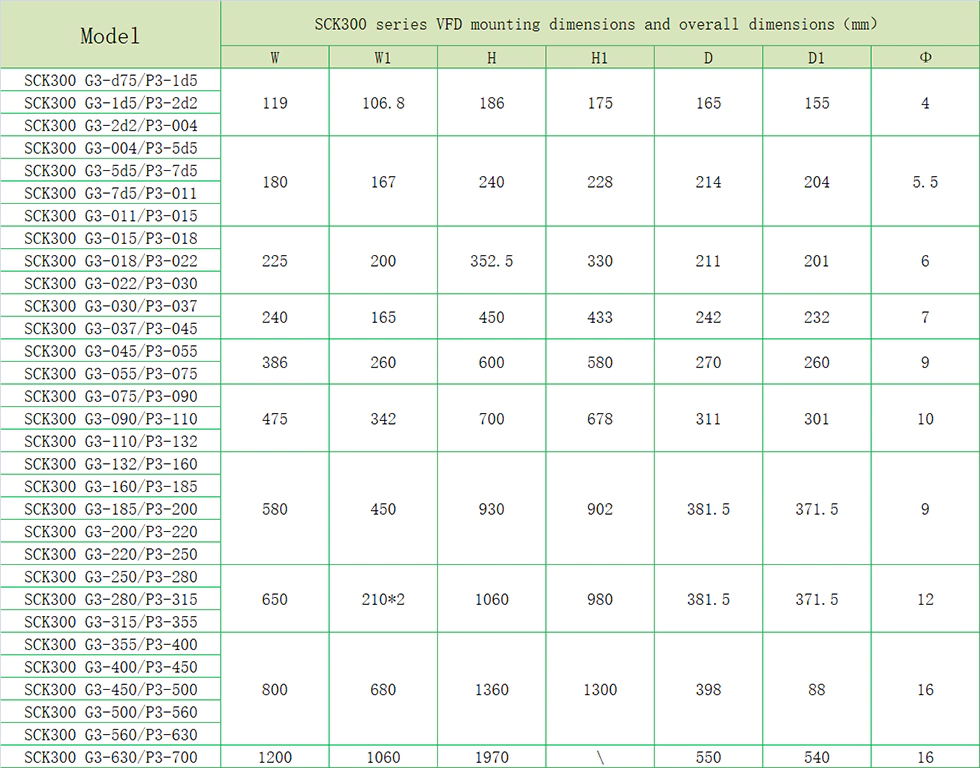

Parâmetro do produto (especificação)

Recurso do produto

● Recursos de E/S.

◆ Faixa de tensão de entrada: 220V/380V/660V ± 15%

◆ Freqüência de entrada Faixa de frequência: 47 ~ 63Hz

◆ Faixa de tensão de saída: 0 ~ Tensão de entrada nominal

Faixa de frequência de saída: 0 ~ 400Hz

● Recursos funcionais

◆ Modo de configuração de frequência: configuração digital, configuração analógica, configuração de comunicação serial, múltiplas velocidades, configuração de PID, etc.

◆ Função de controle PID

◆ Função de controle de várias velocidades: 16 controle de velocidade

◆ Função de controle de frequência de giro

◆ Falha instantânea de energia sem parar a função

◆ Função da chave rápida/Jog: Chave de atalho multifuncional definida livremente pelos usuários

◆ Função automática de ajuste de tensão: Quando a tensão da grade de energia muda, ele pode manter automaticamente a tensão de saída constante

◆ Forneça até 25 tipos de funções de proteção de falhas: sobre a corrente, acima da tensão, sob tensão, sobre temperatura, perda de fase, sobrecarga e outras funções de proteção

● Recursos de interface periférica

◆ Entrada digital programável: 8 entrada

◆ Entrada analógica programável: ai1: 0 ~ 10v entrada, ai2: 0 ~ 10v ou 0 ~ 20mA entrada

◆ Saída de colecionador aberto: 1 saída

◆ Saída de relé: 2 saídas

◆ Saída analógica: 2 saídas, 0/4 ~ 20MA ou 0 ~ 10V, respectivamente

● Características de desempenho técnico

◆ Modo de controle: sem controle vetorial PG, controle V/F, controle de torque.

◆ Capacidade de sobrecarga: 150% Correntes classificados 60s; 180% classificados em corrente 10s

◆ Torque de partida: sem controle vetorial PG: 0,5Hz/150% (SVC)

◆ Razão de velocidade: Sem controle vetorial PG: 1: 100

Aplicação do produto

Os produtos podem ser usados ​​em mineração, ventiladores, bombas, novos equipamentos de energia e outras ocasiões.

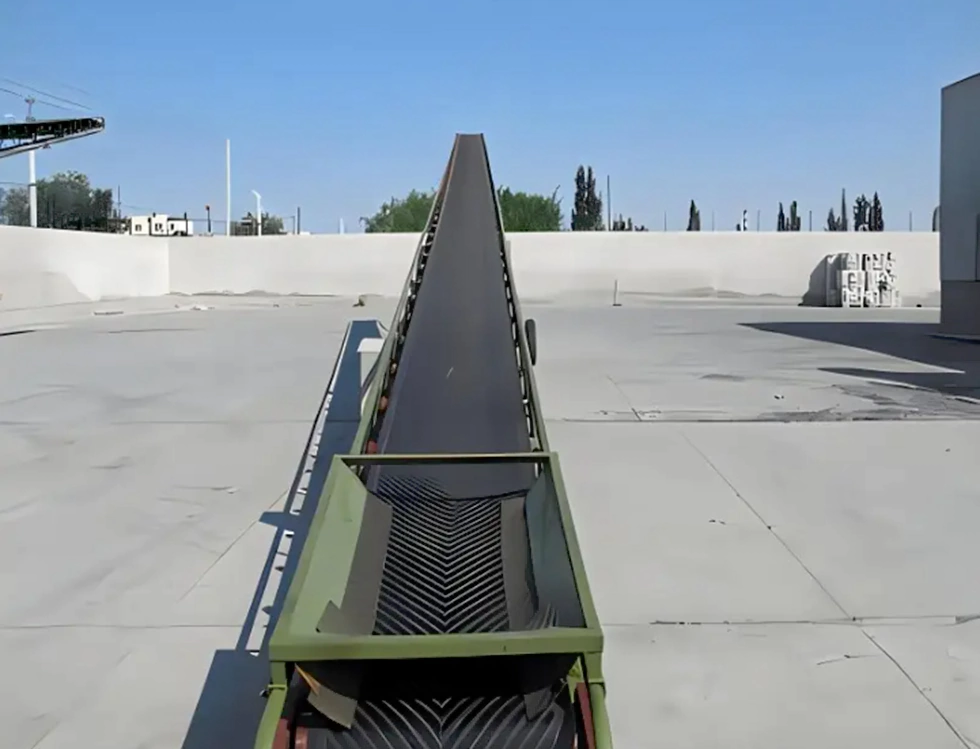

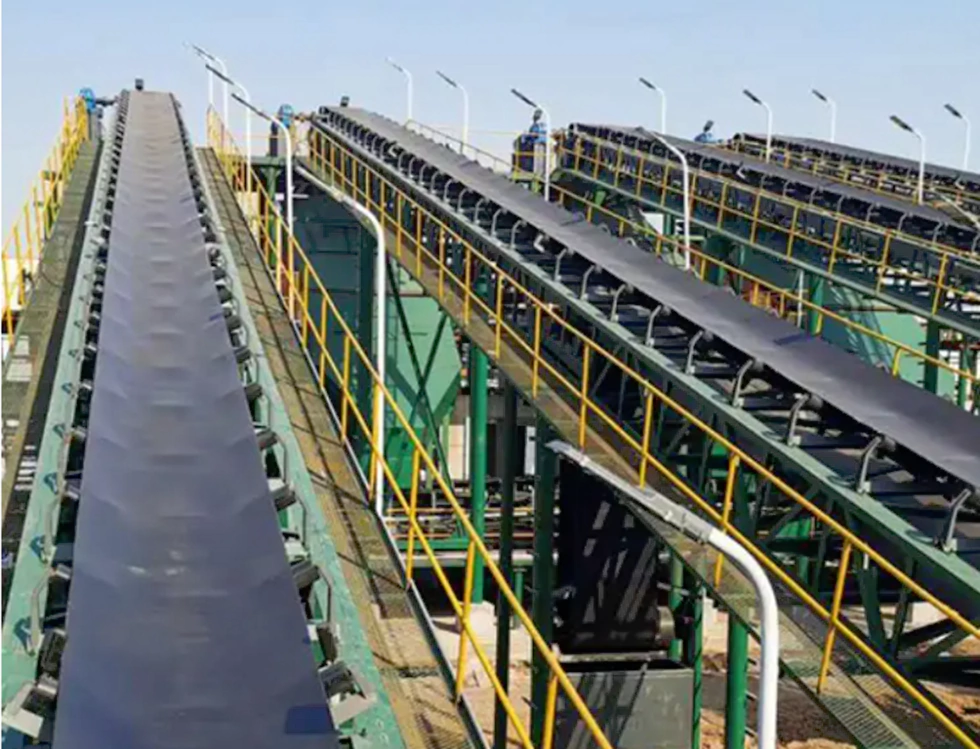

Correia transportadora, transporte de mercadorias

A aplicação do conversor de frequência no sistema transportador é uma das principais tecnologias para obter transmissão e classificação de materiais eficientes e precisos

1. Transmissão de material de várias velocidades

Cenário: Transferir pacotes de diferentes tamanhos/pesos em um armazém de logística

Percebeu:

Vários conjuntos de parâmetros de velocidade (como 30Hz/50Hz/80Hz) são predefinidos e alternados por PLC ou HMI.

Combinado com o sensor fotoelétrico para detectar o tamanho da embalagem, corresponde automaticamente à velocidade (grande eficiência de alta velocidade de baixa velocidade).

2. Posicionamento e classificação precisos

Cenário: o centro de classificação Express desvia parcelas por destino

Percebeu:

Feedback do codificador + Controle de circuito fechado do inversor, precisão de posicionamento de até ± 1 mm.

Quando o pacote chega à porta de classificação, o inversor executa uma parada fixa (frenagem CC + velocidade zero pairar) em conjunto com a haste de push/ação robótica do braço.

3. Controle colaborativo síncrono

Cenário: transmissão de relé de transmissão de vários segmentos

Percebeu:

Modo de controle mestre/escravo: O conversor de frequência mestre envia instruções de frequência e a máquina escrava segue de maneira síncrona através do Modbus/Canopen.

Controle da Cascata: O transportador traseiro é 5% mais rápido que a frente, evitando o acúmulo de itens.

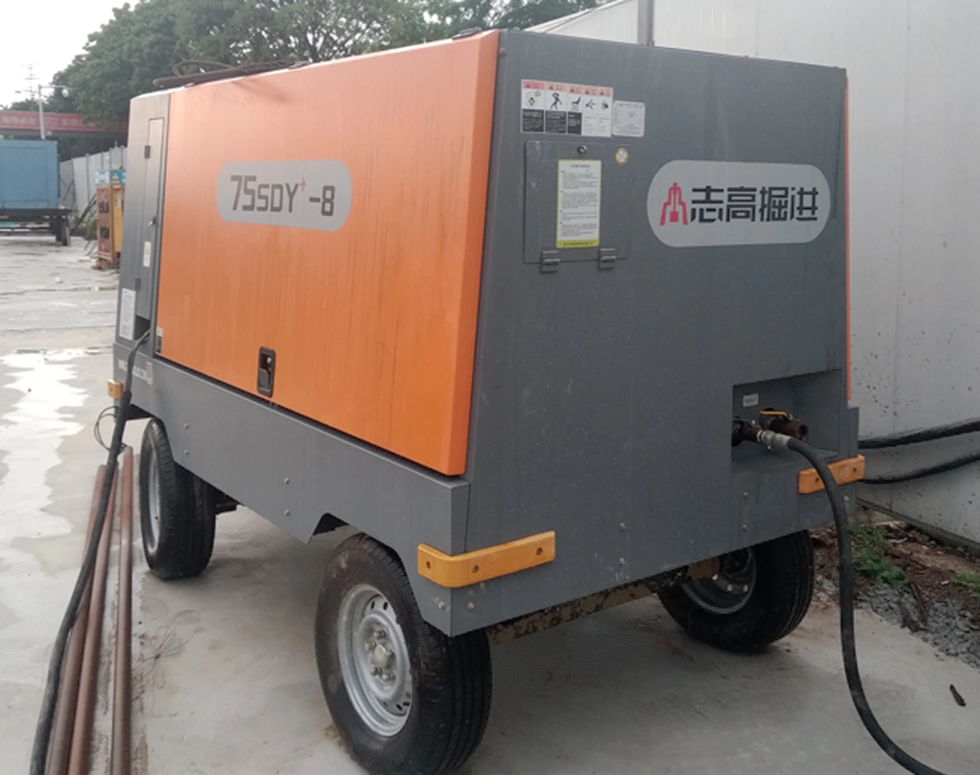

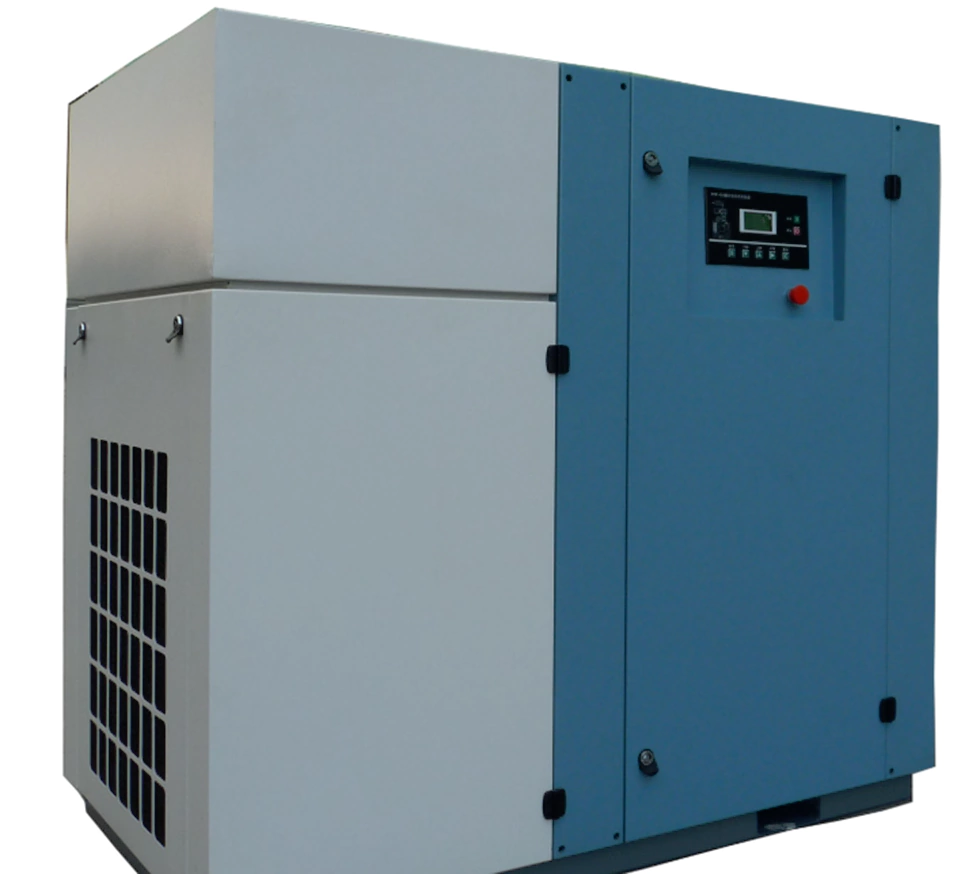

Compressor de ar

O inversor do compressor de ar é um inversor especial adaptado para todos os tipos de compressores de ar. A transformação de frequência variável do compressor de ar pode tornar a pressão do suprimento de gás estável, através do regulador de pressão, o compressor de ar pode continuar trabalhando sob o valor da pressão definida, a pressão é estável e confiável e a pressão pode ser uma configuração de escassos e ajustáveis ​​a qualquer momento. Motor Para obter um início suave, o ciclo de vida e manutenção do serviço de compressor será bastante estendido. O volume de exaustão do compressor de ar é controlado pela velocidade do compressor de ar, a placa da válvula de ar no cilindro não é mais aberta e fechada repetidamente, e as condições de trabalho como o assento da válvula e a mola são bastante aprimoradas, o que evita o fluxo nítido e o impacto da alta temperatura e alta pressão, e a carga de trabalho de manutenção é reduzida.

Detalhes da produção

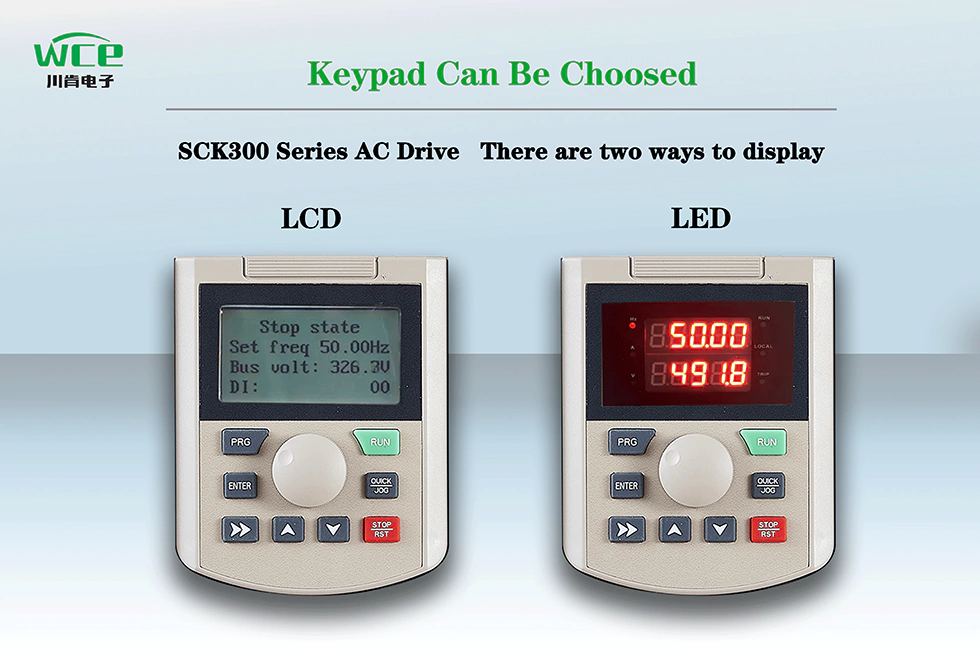

LCD exibe texto e gráficos de múltiplos idiomas, números de exibição de LED, mais intuitivos, de acordo com suas preferências

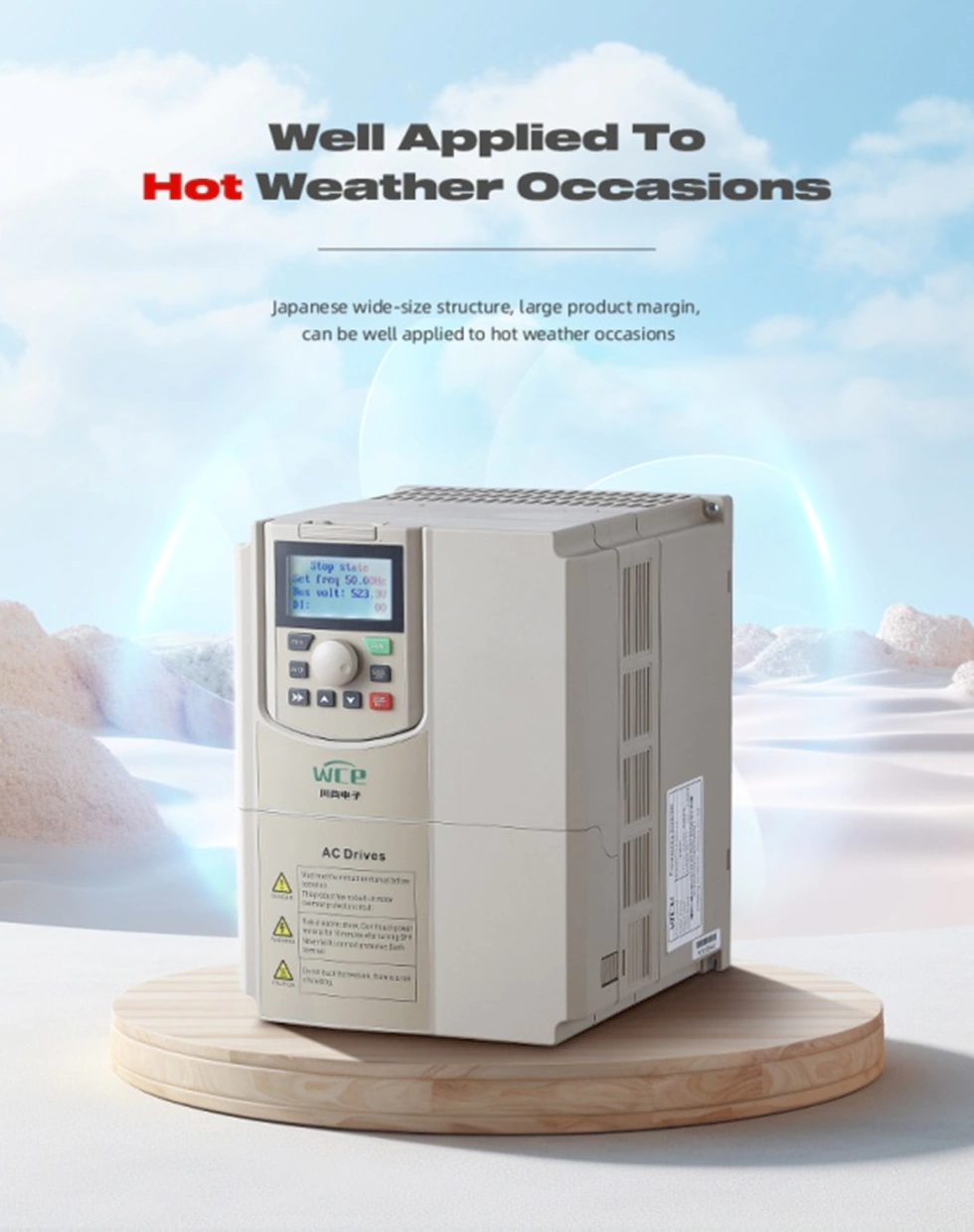

O volume VFD é uma estrutura grande, maior radiador, taxa de utilização do produto, pode funcionar normalmente em ambiente quente, como tropical.

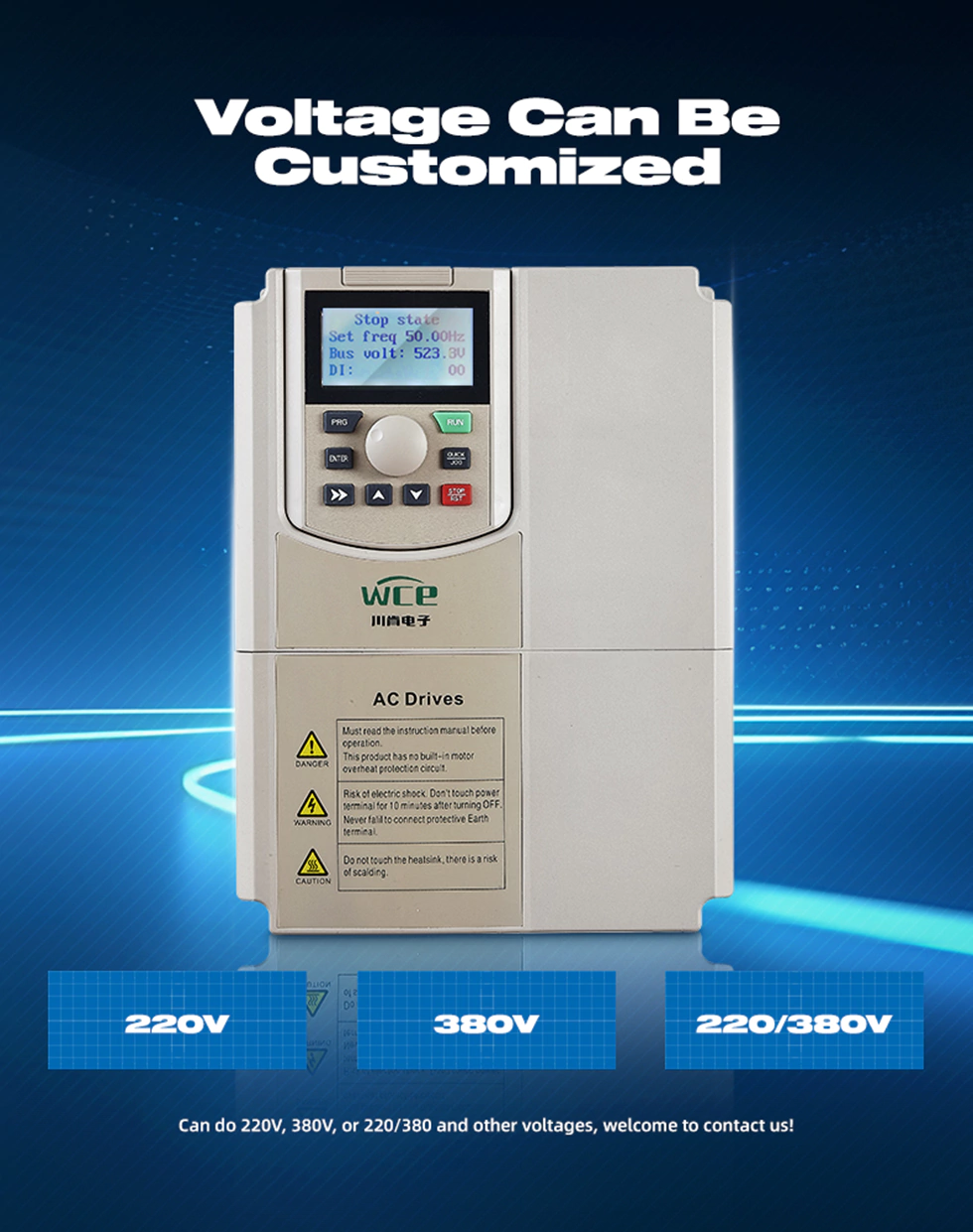

Vários tipos de modos de entrada e saída podem ser personalizados:

1,3p 380V Entrada na saída 3p 380V.

2. Entrada 3P220V para saída 3P220V.

3. Entrada 3P660V para saída 3P660V.

4. 1P220V Entrada na saída 3p 380V.

5. 1P220V Entrada para 3P220V Saída.

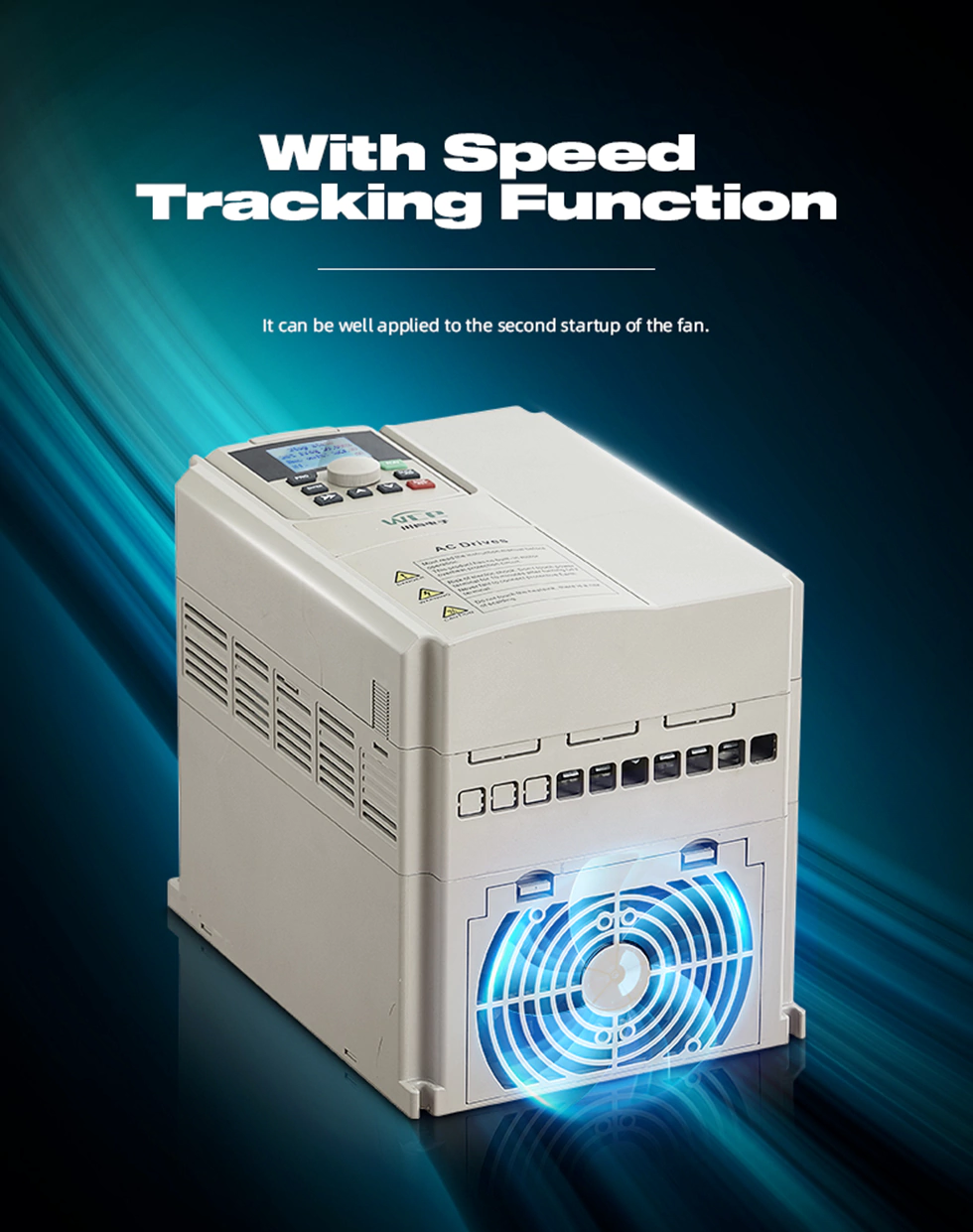

Com a função de rastreamento de velocidade, pode ser melhor iniciar.

Ele vem com a comunicação Modbus RTU e também pode implementar o Modbus TCP, o PRPFIBUS e o Profinet, adicionando cartões de expansão.

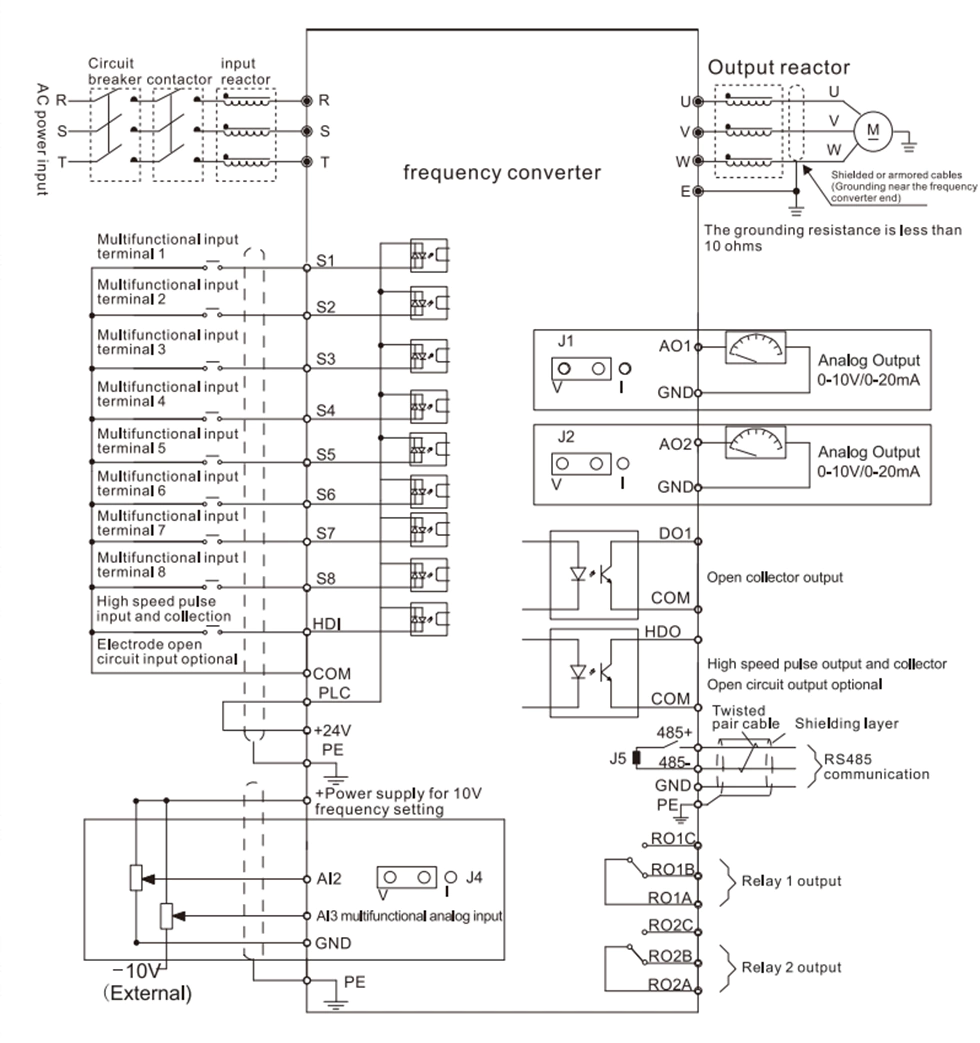

Diagrama de fiação VFD.
