Um inversor de frequência variável (VFD) de 75kWfornece controle de velocidade ajustável para motores CA compatíveis em sistemas industriais. No entanto, selecionar o inversor correto exige mais do que corresponder à classificação de potência. Os compradores devem considerar a corrente nominal do motor, a tensão de alimentação, os requisitos de sobrecarga, as características da carga, a velocidade operacional, as condições ambientais e as funções de controle. Este guia explica como funciona um VFD de 75kW, onde pode ser usado, quais especificações merecem atenção e como evitar problemas comuns de seleção e instalação. Ele também oferece uma lista de verificação de compras prática para engenheiros, fabricantes de equipamentos, integradores de sistemas e distribuidores industriais que trabalham com a Zhejiang Chuanken elétrico Co., Ltd.
Motores industriais alimentam bombas, ventiladores, compressores, transportadores, misturadores e muitos outros tipos de máquinas. Em aplicações onde a velocidade necessária muda com a demanda de produção, operar um motor continuamente em velocidade máxima pode criar consumo desnecessário de energia, estresse mecânico ou instabilidade do processo.

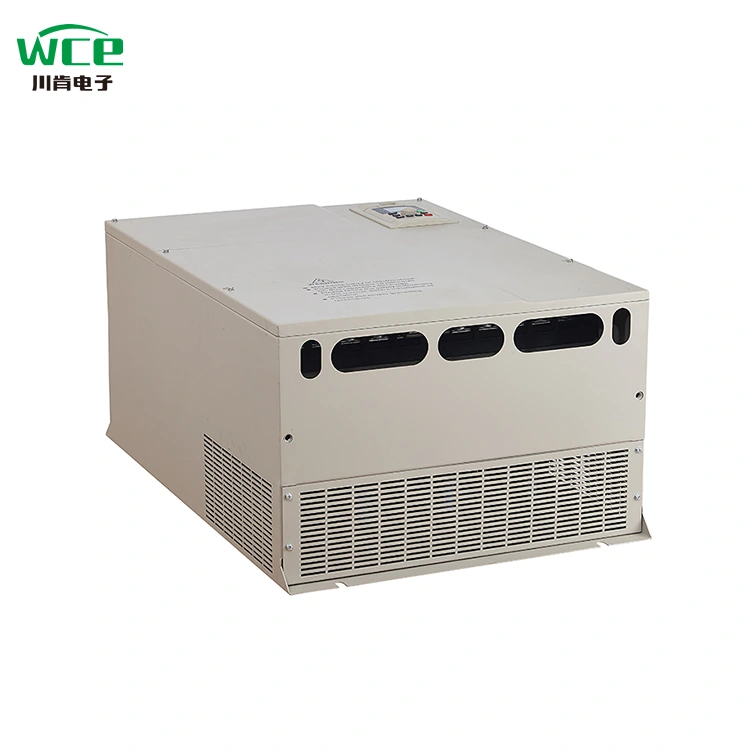

A Inversor de frequência variável VFD de 75kWé um controlador eletrônico de motor projetado para regular a velocidade e a operação de um motor CA compatível, ajustando a frequência e a tensão de saída de acordo com o método de controle selecionado. A designação de 75 kW representa uma classe de potência nominal, mas a classificação utilizável do motor depende da classificação de corrente específica do inversor, classe de tensão, classificação de serviço e condições de instalação.
Para fabricantes de equipamentos e compradores industriais, um VFD adequadamente selecionado pode suportar aceleração mais suave, desaceleração controlada, melhor ajuste de processo e operação mais flexível do motor. Também pode fornecer funções de proteção do motor e recursos de monitoramento, dependendo do modelo.
No entanto, nem todo inversor de 75 kW é adequado para todos os motores de 75 kW. Dois inversores com a mesma potência nominal podem diferir em capacidade de sobrecarga, configuração de entrada, desempenho de controle, proteção ambiental e interfaces de comunicação.
Um inversor de frequência variável CA típico converte a energia CA de entrada em CC por meio de um retificador e um link CC e, em seguida, usa dispositivos de comutação eletrônicos para produzir uma saída CA de frequência ajustável. O sistema de controle regula a saída de acordo com o modo de operação selecionado e os requisitos do motor.
Para um motor de indução CA, a velocidade síncrona está relacionada à frequência de alimentação e ao número de pólos do motor. Reduzir a frequência geralmente reduz a velocidade do motor, enquanto aumentá-la aumenta a velocidade dentro da faixa operacional permitida do motor e do inversor. A velocidade real do motor de indução também depende da carga e do escorregamento.
Muitos inversores usam controle de volts por hertz (V/f) para ajuste direto de velocidade. O controle vetorial sem sensor pode fornecer controle de torque aprimorado em aplicações que exigem velocidade ou desempenho de carga mais exigentes. As funções disponíveis dependem do modelo específico do VFD e da configuração do motor.
Rampas de aceleração e desaceleração ajustáveis ajudam a controlar a rapidez com que um motor dá partida e para. Configurações de rampa apropriadas podem reduzir a carga mecânica abrupta e apoiar uma produção mais estável. Cargas de alta inércia ou requisitos de parada rápida podem necessitar de equipamento de frenagem adicional.
Dependendo do modelo, um VFD pode monitorar corrente, tensão, temperatura, frequência operacional e condições de falha. A proteção eletrônica contra sobrecarga do motor e o diagnóstico de falhas podem auxiliar as equipes de manutenção, mas o inversor deve ser configurado corretamente e utilizado com qualquer proteção externa necessária.
Um VFD de 75 kW pode ser adequado para aplicações de motores industriais de médio a grande porte quando suas classificações elétricas e capacidades de controle corresponderem ao equipamento. As aplicações típicas incluem o seguinte.
O controle de velocidade variável pode ajudar a regular o fluxo ou a pressão nos sistemas de bombeamento. Com uma estratégia de controle apropriada, pode reduzir as perdas por estrangulamento, apoiar a estabilidade da pressão e ajudar a gerenciar as mudanças na demanda. As características da bomba e os requisitos de fluxo mínimo ainda devem ser respeitados.
A velocidade do ventilador pode ser ajustada para atender aos requisitos de ventilação, resfriamento ou fluxo de ar do processo. Para muitos sistemas de ventiladores centrífugos, a redução da velocidade pode reduzir substancialmente a demanda de energia, desde que o ponto operacional e os requisitos do processo permitam.
Os transportadores geralmente exigem aceleração controlada e velocidade estável sob cargas variáveis. O inversor deve ser selecionado de acordo com o torque de partida, a inércia da carga, os requisitos de parada e a possibilidade de partidas ou sobrecargas frequentes.
Misturadores, equipamentos de produção e outras máquinas industriais podem precisar de velocidade ajustável para acomodar diferentes materiais ou estágios de processamento. Um VFD adequado pode melhorar a flexibilidade operacional, embora o perfil de torque e os requisitos do processo devam orientar a estratégia de controle.
| Aplicativo | Objetivo de controle típico | Fator de seleção importante |
|---|---|---|
| Bomba centrífuga | Ajuste de fluxo ou pressão | Serviço de torque variável, controle PID, fluxo mínimo |
| Ventilador industrial | Controle de fluxo de ar e ventilação | Faixa operacional, resfriamento, otimização de energia |
| Transportador | Partida controlada e transporte estável | Torque de partida e capacidade de sobrecarga |
| Misturador | Velocidade de processo ajustável | Demanda de torque e condições de carga variáveis |
| Compressor | Ajuste de capacidade onde permitido | Compatibilidade do compressor e requisitos de partida |
Estes são exemplos de aplicação geral, em vez de reivindicações de compatibilidade garantida. Os requisitos do fabricante do equipamento e as condições reais de operação devem determinar a seleção final.
A especificação correta evita incompatibilidades dispendiosas, desligamentos inesperados e atrasos evitáveis no comissionamento. Antes de solicitar um orçamento, revise os seguintes fatores técnicos.
Comece com a placa de identificação do motor e identifique sua potência nominal e corrente de plena carga. A corrente de saída contínua do VFD deve atender ou exceder a corrente exigida pelo motor nas condições operacionais pretendidas. A capacidade de corrente é particularmente importante quando o motor opera sob alto torque ou sobrecarga frequente.
Confirme a tensão de alimentação disponível, frequência e configuração de fase. A classificação de entrada do inversor deve ser adequada à fonte de alimentação, enquanto sua saída deve ser compatível com o motor. Uma classificação de 75 kW por si só não estabelece se um modelo específico é adequado para 380 V, 400 V, 415 V ou outro sistema de alimentação.
Os requisitos de sobrecarga variam de acordo com a aplicação e o modelo. Bombas centrífugas e ventiladores geralmente usam torque variável, enquanto transportadores carregados e alguns compressores podem exigir maior capacidade de sobrecarga. Verifique a porcentagem de sobrecarga especificada pelo fabricante, a duração, a classificação de serviço e quaisquer condições de redução de capacidade associadas.
Determine se o controle V/f é suficiente ou se o controle vetorial sem sensor é necessário. Considere o torque inicial, o desempenho em baixa velocidade, a regulação da velocidade e se é necessário feedback de um codificador ou sensor de processo.
A temperatura ambiente, poeira, umidade, altitude, ventilação e proteção do gabinete podem afetar o desempenho da unidade. Se o VFD for instalado em um gabinete elétrico quente ou em uma área industrial empoeirada, verifique os requisitos de resfriamento, as condições ambientais permitidas e qualquer redução de capacidade necessária.
Verifique se a aplicação requer entradas digitais e analógicas, saídas de relé, controle PID, registro de falhas ou comunicação com CLP ou sistema supervisório. O suporte de protocolo e os terminais disponíveis variam de acordo com a série do produto.
Máquinas diferentes impõem demandas diferentes a um motor. Compreender o perfil de carga ajuda a determinar a classificação de corrente necessária, o modo de controle e a configuração de frenagem.
Bombas centrífugas, ventiladores e muitos sopradores são aplicações comuns de torque variável. Sua demanda de torque geralmente diminui à medida que a velocidade cai. Uma unidade configurada corretamente pode, portanto, ajudar a reduzir o consumo de energia quando o sistema passa um tempo significativo em velocidade reduzida.
Transportadores, certas bombas de deslocamento positivo e alguns misturadores podem exigir torque substancial mesmo em baixa velocidade. Essas aplicações geralmente precisam de um inversor com classificação adequada para serviço pesado e capacidade de sobrecarga adequada. A refrigeração do motor em baixas velocidades também deve ser avaliada.
Equipamentos rotativos grandes podem gerar energia regenerativa ao desacelerar. Cargas que acionam o motor em vez de serem acionadas por ele também podem exigir manuseio especial. Dependendo da aplicação, pode ser necessária uma resistência de frenagem, uma unidade de frenagem ou uma solução regenerativa.
Quando a carga for incerta, forneça ao fornecedor o tipo de carga, frequência de partida, tempo de aceleração necessário, tempo de parada, faixa de velocidade e condições de sobrecarga esperadas. Esta informação é mais útil do que simplesmente pedir um modelo de 75kW.
A economia de energia é um motivo comum para instalar um VFD, mas os resultados dependem da máquina, da estratégia de controle, do cronograma operacional e do projeto do sistema. Um inversor não reduz automaticamente o consumo de energia em todas as aplicações.
Em muitos sistemas de bombas centrífugas e ventiladores, a potência necessária pode diminuir substancialmente à medida que a velocidade é reduzida. Isso pode gerar economia quando a demanda varia ao longo do dia. No entanto, o resultado real depende da curva do sistema, da pressão estática, das restrições do processo e da eficiência operacional do motor.
Avalie a eficiência do motor, as perdas do inversor, as perdas da transmissão, os requisitos do processo e o método de controle existente em conjunto. Uma faixa de velocidade mal selecionada ou uma estratégia de controle inadequada podem limitar o benefício esperado.
Registre horas de operação, demanda de energia medida, variações de carga, tarifas de eletricidade e custos de manutenção. Compare o sistema atual com o sistema proposto controlado por VFD usando suposições realistas em vez de depender de uma percentagem de poupança universal.
| Fator de custo | Informações a serem coletadas | Por que é importante |
|---|---|---|
| Consumo de energia | kW medido e horas de operação anuais | Estima a economia potencial de eletricidade |
| Instalação | Gabinete, fiação, filtros e comissionamento | Define o custo inicial do projeto |
| Manutenção | Requisitos de inspeção, resfriamento e serviço | Suporta planejamento de custos do ciclo de vida |
| Desempenho do processo | Dados de vazão, pressão, velocidade e produção | Verifica se a solução de controle atende às necessidades operacionais |
A instalação correta é essencial para uma operação segura e desempenho confiável. Eletricistas qualificados devem seguir as instruções do fabricante do inversor, os códigos elétricos aplicáveis e os requisitos de segurança da máquina.
Verifique a tensão de entrada, fase, frequência, aterramento e dispositivos de proteção a montante. Confirme se o drive selecionado é compatível com o sistema de alimentação e condições de instalação.
Forneça as folgas, ventilação e dissipação de calor necessárias. Separe a fiação de alimentação da fiação de controle sensível, quando apropriado, e siga as orientações do fabricante quanto ao roteamento de cabos e compatibilidade eletromagnética.
Configure a tensão nominal, a corrente, a frequência, a velocidade e outros dados necessários da placa de identificação do motor. Aplique as configurações apropriadas de proteção do motor e o modo de controle de acordo com as instruções do fabricante.
Verifique o sentido de rotação, aceleração, desaceleração, velocidade operacional, resposta da carga e tratamento de falhas. Teste a sequência completa de controle antes de liberar a máquina para produção normal.
Salve configurações de parâmetros, informações de fiação, registros de comissionamento e histórico de alarmes relevantes. A documentação ajuda os técnicos a restaurar a configuração pretendida e a solucionar problemas futuros.
Por segurança, isole a fonte de alimentação e siga os procedimentos de descarga e verificação do fabricante antes de trabalhar em um inversor ou em seus equipamentos conectados. O barramento CC pode reter tensão perigosa após a alimentação ter sido desconectada.
Muitas falhas do inversor podem ser atribuídas a dimensionamento incorreto, resfriamento deficiente, configurações inadequadas de parâmetros, problemas de fiação ou condições de carga exigentes. Um processo estruturado de solução de problemas pode reduzir o tempo de inatividade e evitar a substituição desnecessária de componentes.
As possíveis causas incluem demanda excessiva de torque de partida, tempo de aceleração curto, emperramento mecânico, dados incorretos do motor ou configurações de controle inadequadas. Revise o histórico de falhas e as condições de carga antes de ajustar os parâmetros.
Verifique a ventilação, a temperatura do gabinete, os ventiladores de resfriamento, a limpeza do dissipador de calor e o carregamento. Verifique se a instalação excede os limites permitidos de temperatura ambiente ou altitude e se a redução de capacidade é necessária.
A desaceleração rápida ou uma carga de alta inércia podem devolver energia ao barramento CC do inversor. Dependendo da aplicação e do design do produto, pode ser necessário um tempo de desaceleração mais longo ou uma solução de frenagem adequada.
Verifique a precisão dos parâmetros do motor, modo de controle, sinais de referência de velocidade, fiação e variação de carga. Para sistemas de malha fechada, inspecione o dispositivo de feedback relevante e as configurações de controle.
Revise o código de alarme, as condições de alimentação, a fiação de controle, a configuração da rede e os arranjos de aterramento. Registre a falha antes de reinicializar o inversor e consulte o manual do produto ou o suporte técnico qualificado quando a causa não estiver clara.
A manutenção preventiva deve seguir o cronograma de serviços do fabricante e incluir inspeções apropriadas dos caminhos de ventilação, conexões elétricas, condições ambientais e registros de falhas.
Os compradores industriais podem reduzir lacunas nas especificações e atrasos nas aquisições preparando um resumo técnico completo antes de solicitar cotações.
Zhejiang Chuanken elétrico Co., Ltd.serve como referência da empresa para compradores que avaliam produtos de controle de motores industriais. Ao discutir um inversor de frequência variável de 75kW, os compradores devem fornecer a aplicação pretendida e os requisitos elétricos para que a série e a configuração apropriadas do produto possam ser confirmadas.
Para projetos OEM, atualizações de equipamentos e aquisição de distribuidores, comparar fornecedores em termos de adequação técnica, documentação, suporte de serviço e custo operacional total fornece uma base mais sólida para decisões de compra do que comparar apenas as classificações de potência nominal.
Um VFD de 75 kW controla a velocidade e a operação de um motor CA compatível ajustando sua frequência e tensão de saída. Dependendo do modelo, também pode fornecer proteção do motor, aceleração e desaceleração ajustáveis, monitoramento e integração de controle industrial.
Pode ser adequado, mas a potência por si só é insuficiente. Verifique a corrente e tensão nominais do motor, a corrente de saída contínua do inversor, a capacidade de sobrecarga, a classificação de serviço e as condições de operação antes de confirmar a compatibilidade.
As aplicações potenciais incluem bombas industriais, ventiladores, sopradores, transportadores, misturadores e compressores compatíveis. A adequação depende das especificações do motor, das características da carga, do torque necessário e das capacidades do inversor selecionado.
Ele pode reduzir o consumo de energia em aplicações adequadas de velocidade variável, especialmente onde a demanda da bomba ou do ventilador muda ao longo do tempo. As economias reais dependem do perfil de carga, do projeto do sistema, das horas de operação, das perdas do inversor e da estratégia de controle.
A tensão necessária depende do modelo específico do produto e do sistema de energia regional. Confirme a tensão, fase e frequência de alimentação com base na folha de dados do fabricante, em vez de assumir que todos os inversores de 75 kW compartilham a mesma configuração elétrica.
Nem todo aplicativo requer um. Um resistor de frenagem ou outra solução de frenagem pode ser necessária quando a carga tiver alta inércia, exigir desaceleração rápida ou retornar energia significativa ao inversor. Confirme a compatibilidade e o tamanho com o fabricante.
Avalie a documentação técnica do fornecedor, a adequação do produto, os processos de qualidade, a capacidade de suporte, as condições de garantia, os acordos de entrega e a capacidade de esclarecer os requisitos da aplicação. Solicite as especificações exatas do modelo antes de fazer um pedido.
Prepare os dados da placa de identificação do motor, tensão de alimentação, tipo de aplicação, requisitos de sobrecarga, funções de controle, ambiente de instalação, quantidade e destino de entrega. Esses detalhes ajudam o fornecedor a avaliar a configuração apropriada do inversor.
