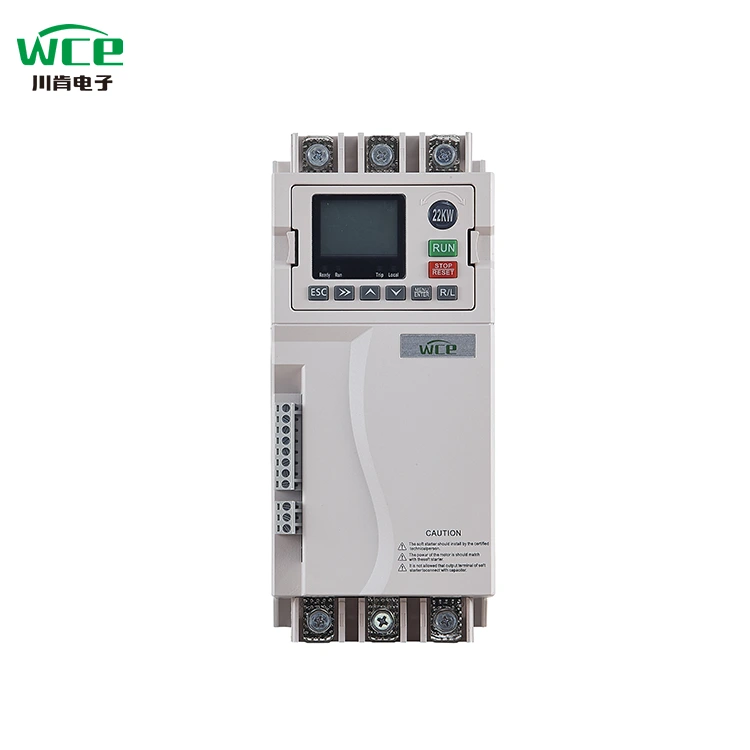

3 Fase 380V Online Soft Starter

6800 Série Soft Starters: Excelente desempenho lidera a indústria

No campo do equipamento elétrico industrial, o desempenho do motor de partida suave afeta diretamente a eficiência operacional e a estabilidade do equipamento. Com suas muitas vantagens únicas, a série 6800 de iniciantes suaves se destaca no mercado e se torna a primeira escolha de muitas empresas.

1, interface de operação humanizada, totalmente conveniente

A série 6800 de iniciantes soft está equipada com uma tela LCD e uma interface clara que facilita para os usuários executar configurações complexas de parâmetros e operações diárias. Mais íntimo é que o sistema vem com dois idiomas, a exibição chinesa e inglesa, para atender às necessidades dos usuários em diferentes regiões, mesmo que projetos de cooperação transfronteiriça, não há necessidade de se preocupar com obstáculos operacionais.

2, poderosa função de comunicação, controle remoto sem preocupações

Esta série de iniciantes suaves vem com a função convencional de comunicação Modbus 485, que pode acessar facilmente vários sistemas de controle automático para obter monitoramento e depuração remotos. Não apenas isso, mas também o aplicativo móvel personalizado de acordo com as necessidades do usuário, desde que haja uma cobertura de rede, os usuários podem controlar remoto o Soft Starter a qualquer momento e em qualquer lugar, melhorando bastante a flexibilidade e a pontualidade do gerenciamento de equipamentos, fornecendo um forte suporte para a produção inteligente de empresas.

3, design requintado, instalação fácil e conveniente

Os iniciantes Soft da série 6800 são projetados com espaço de instalação e conveniência em mente. Seu tamanho menor e peso mais leve, seja na instalação de novos equipamentos ou na transformação de sistemas antigos, podem se adaptar facilmente a vários cenários, o processo de instalação é simples e rápido, economizando efetivamente o tempo de instalação e os custos de mão -de -obra.

4, dissipação de calor eficiente para garantir uma operação estável

O desempenho da dissipação de calor é a chave para a operação estável do acionador de partida suave. A série 6800 adota ventiladores de CC de alta velocidade de 24V para obter dissipação de calor em 360 ° e energia eólica forte, que pode dissipar rapidamente o calor gerado pela operação do equipamento, verifique se o acionador de partida suave pode manter a operação estável sob várias condições de trabalho, prolongar a vida útil do equipamento e reduzir a incidência de falha causada por excesso.

5, vários métodos de controle para atender às diversas necessidades

Comparado aos iniciantes macios convencionais, a série 6800 possui um novo controle inicial de torque quadrado. Ao iniciar, ele pode gerar um torque maior, tornando o motor com mais facilidade, especialmente para aqueles equipamentos de carga com requisitos mais altos para o torque de partida, como grandes ventiladores, bombas de água etc., resolver efetivamente o problema das dificuldades iniciais, melhorar a eficiência da operação do equipamento.

6, design inovador de fiação, instalação simples e eficiente

O 6800 Série Soft Starters apresenta terminais de controle plug-and-pull, um design inovador que simplifica bastante o processo de instalação. Os usuários precisam apenas desconectar cada terminal, preencher a fiação e depois reinsertá-lo, sem operações complexas de fiação, reduzindo a dificuldade de instalação, melhorar a eficiência do trabalho, mesmo os não profissionais podem começar facilmente.

7, funções de apoio à bomba rica, solução única

Considerando a particularidade do cenário de aplicação da bomba de água, a série 6800 vem com funções de suporte da bomba de água, que podem facilmente realizar as funções da bola flutuante, medidor de pressão de contato elétrico, relé de nível de abastecimento de água e relé de nível de drenagem. Através dessas funções, ele pode controlar com precisão o início e a parada da bomba, realizar o suprimento e a drenagem automáticos de água e fornecer uma solução inteligente de uma parada para o sistema de bombas atender às diversas necessidades de diferentes usuários no campo de abastecimento de água e drenagem.

8, desempenho de custo ultra-alto, escolha econômica e prática

Em termos de preço, a série 6800 de iniciantes é extremamente competitiva. Comparado com o autocabinete tradicional, seu preço é 10% mais barato e, para pequenos equipamentos de energia, também suporta montagem na parede, economizando ainda mais o espaço e o custo da instalação. Um desempenho de alto custo, para que as empresas desfrutem de produtos de alto desempenho ao mesmo tempo, sem suportar pressão excessiva de custo, realmente percebem a combinação perfeita de praticidade econômica e excelente desempenho.

Com seu excelente desempenho na interface de operação, função de comunicação, design e instalação, desempenho de dissipação de calor, modo de controle, design de fiação, função de suporte à bomba e desempenho de custos, o acionador de partida Soft da série 6800 se tornou o líder no campo do equipamento elétrico industrial, injetando forte impulso para o desenvolvimento de vários setores.

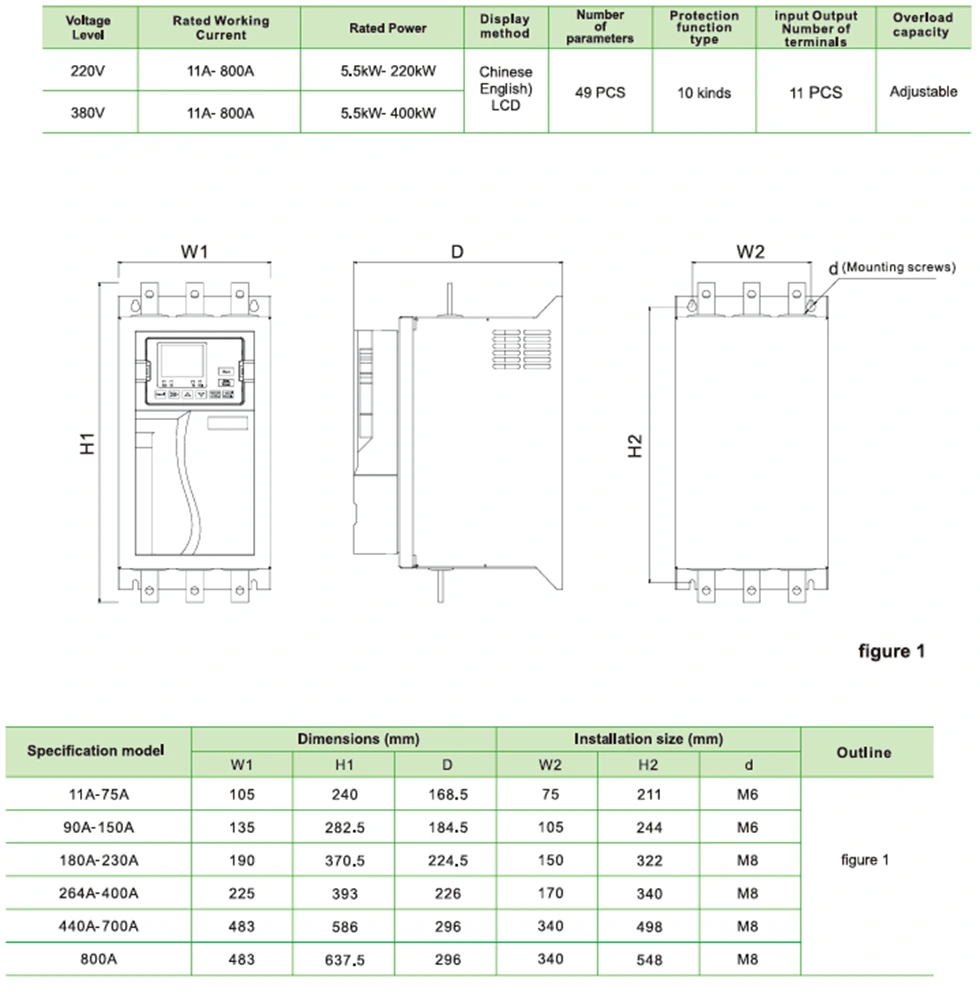

Parâmetro do produto (especificação)

Recurso do produto

1, função de comunicação

Vem com a comunicação Modbus RTU, a comunicação PROFIBUS e PROFINET pode ser adicionada adicionando cartões de expansão.

2, pode ser teclado externo +4 linhas LCD Tela

O teclado pode ser inserido e removido rapidamente para atender às necessidades da operação remota.

3, função de proteção motora mais abrangente

Proteção de sobretensão, proteção de subtensão, proteção contra sobrecorrente, proteção contra sobrecarga, proteção de subargas, proteção contra perda de fase, falha de desvio, falha do tiristor, desequilíbrio de corrente trifásica, proteção de superaquecimento etc.

4, ampla faixa de tensão da fonte de alimentação

Conheça a principal tensão de entrada da fonte de alimentação de 220-440V Objetivo geral.

5. Terminais travessos

1 conjunto de terminais de comunicação, 4 terminais de entrada de entrada, 1 conjunto de saída analógica, 2 conjuntos de relés programáveis.

◆ Fonte de alimentação trifásica: AC220V, AC380V, AC440V ± 10%

◆ Corrente nominal: 11a-400a,

◆ Motor aplicável: Tipo de gaiola de esquilo geral AC Motor assíncrono

◆ Modo inicial: rampa de tensão, rampa de corrente, torque

◆ Modo de estacionamento: parada suave, parada grátis

◆ Entrada lógica: impedância 1.8kΩ, potência +24V

◆ Frequência inicial: é recomendável começar não mais que 10 vezes por hora

◆ Nível de proteção: IP20

◆ Modo de resfriamento: resfriamento de ar

◆ Modo de instalação: pendura de parede

◆ Condições ambientais: a altitude excede 2000 metros, a capacidade deve ser reduzida de acordo e a temperatura ambiente está entre -10 e +40 ° C

A umidade correspondente não excede 95%(20 ± 5 ℃), sem gás inflamável, explosivo e corrosivo, sem poeira condutora, instalação interna, boa ventilação, vibração menor que 0,5g

Aplicação do produto

Os produtos podem ser usados ​​na metalurgia e na indústria química, compressores, guindastes, ocasiões municipais de engenharia.

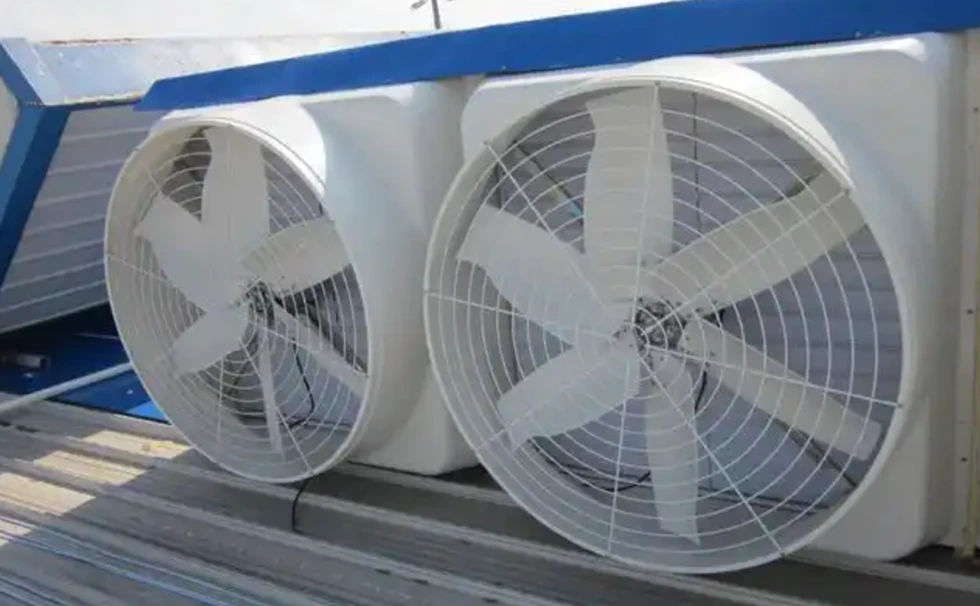

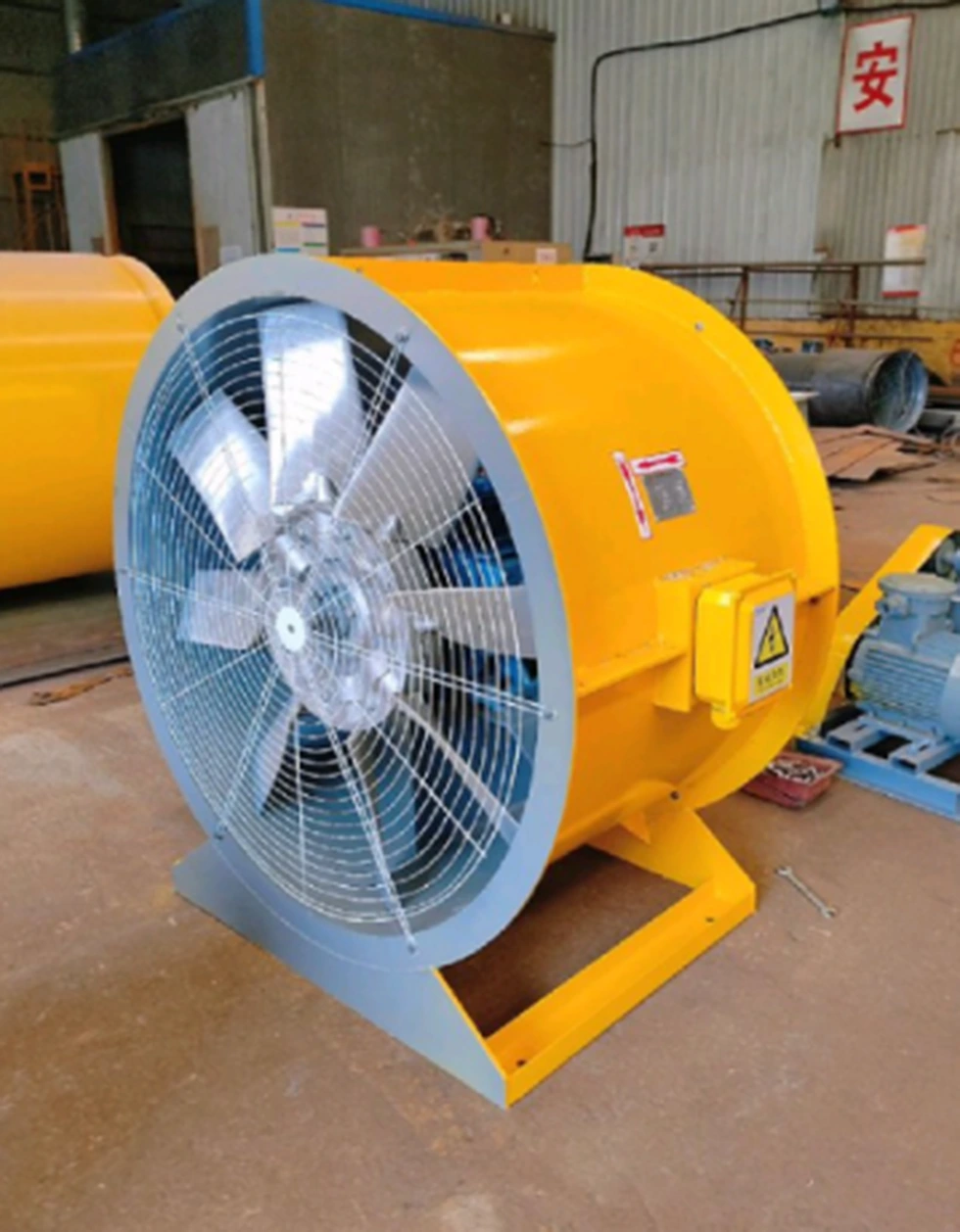

Fãs

O iniciante macio não apenas reduz muito o atrito e a inércia do ventilador devido à grande inércia da lâmina e do rotor, mas também evita o dano do mancal do ventilador, da lâmina e outras peças devido ao torque instantâneo excessivo. A série SCKR1-6800 da WCE, com sua alta compatibilidade e algoritmos de economia de energia, pode cobrir diversas necessidades de pequenos fãs a grandes fãs industriais, ajudando as empresas a alcançar uma produção verde e eficiente. A aplicação do acionador de partida suave no ventilador resolve efetivamente os problemas de alta corrente de partida e choque mecânico, especialmente para o cenário que não requer regulação da velocidade, mas precisa de um início e parada suaves. A seleção razoável e as configurações de parâmetros são fundamentais, o que pode melhorar significativamente a confiabilidade e a economia do sistema.

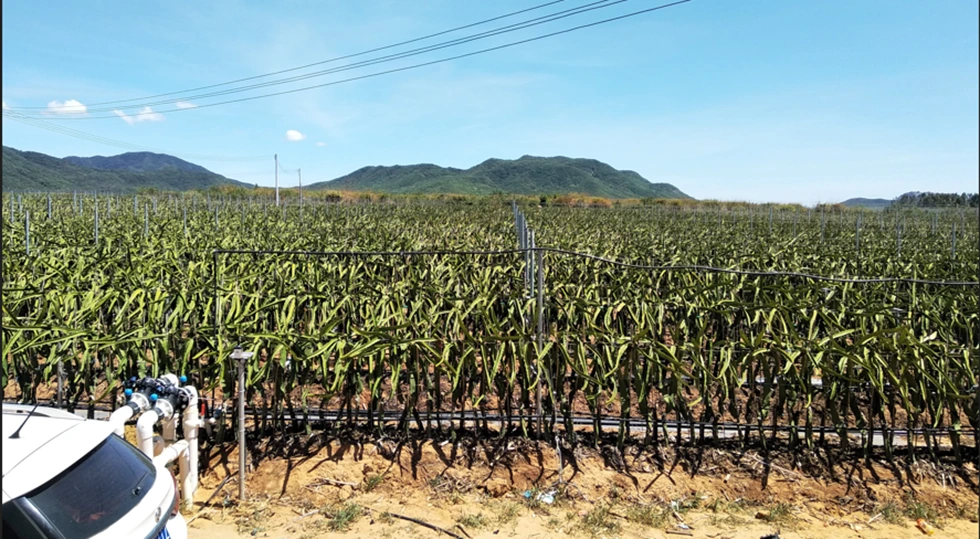

Irrigação de campo

Comparados com os conversores de frequência, os iniciantes macios custam menos e são adequados para cenários de irrigação sem regulação da velocidade. No sistema de irrigação de campo, o acionador de partida macio atua principalmente no motor assíncrono trifásico que aciona a bomba de água e adota o início da inclinação da tensão ou o modo de partida limitado atual, para que a velocidade do motor aumente gradualmente de zero para a velocidade nominal, evitando alta corrente instantânea gerada pelo início direto tradicional. Quando desligado, a função opcional de parada suave, por redução linear da tensão para reduzir suavemente a velocidade da bomba, inibir o efeito do martelo de água. O acionador de partida suave resolve efetivamente os problemas de alto impacto de corrente, concentração de tensão mecânica e efeito de martelo de água do motor da bomba através de controle flexível da parada de partida e múltiplos mecanismos de proteção no sistema de irrigação de campo e melhora significativamente a confiabilidade e a economia do sistema.

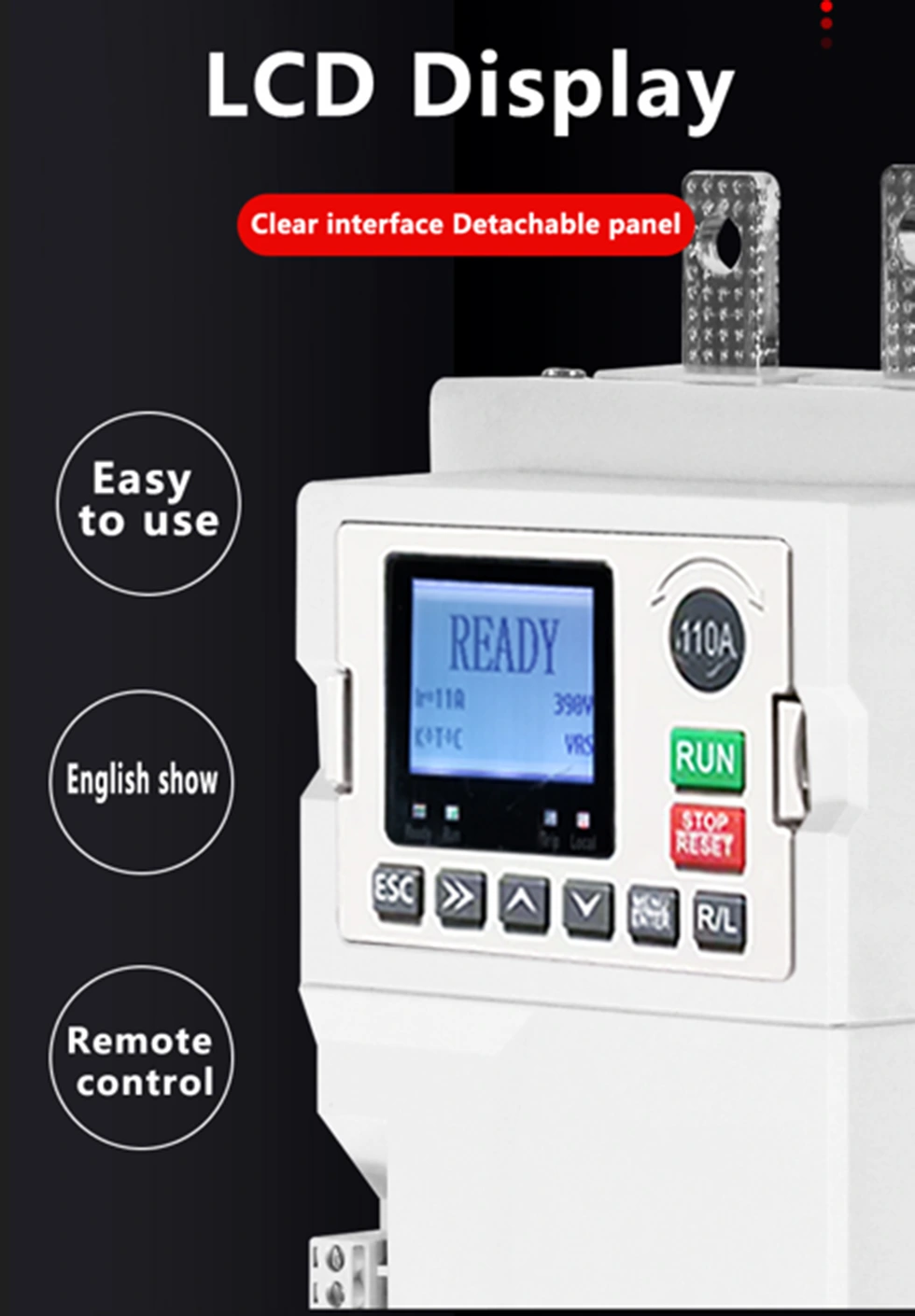

HD LCD Display de quatro linhas, fácil de operar. Vem com exibição bilíngue em chinês e inglês, se necessário, você pode personalizar o idioma. Teclado flash, fácil de sair.

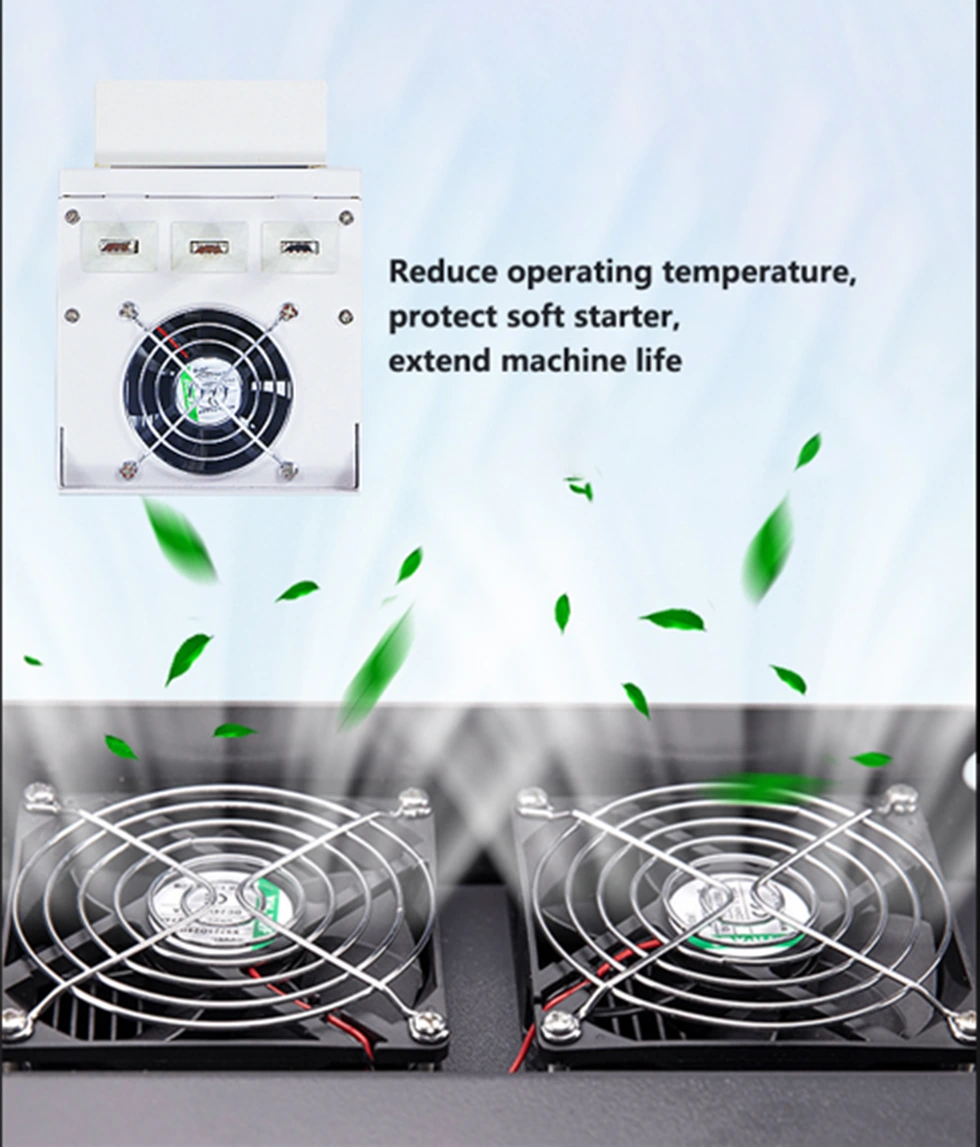

O acionador de partida suave gerará calor durante a operação devido à corrente que passa pelo tiristor. Se a temperatura do tiristor estiver muito alta, pode ser danificada, por isso precisamos instalar os ventiladores para esfriar. Todos os iniciantes da série 6800 usam fãs de DC de alta velocidade de 24V, dissipação de calor de 360 ​​° e vento mais forte. Ele não apenas reduz o desligamento não planejado causado pelo superaquecimento, mas também prolonga significativamente a vida útil do motor de partida suave.

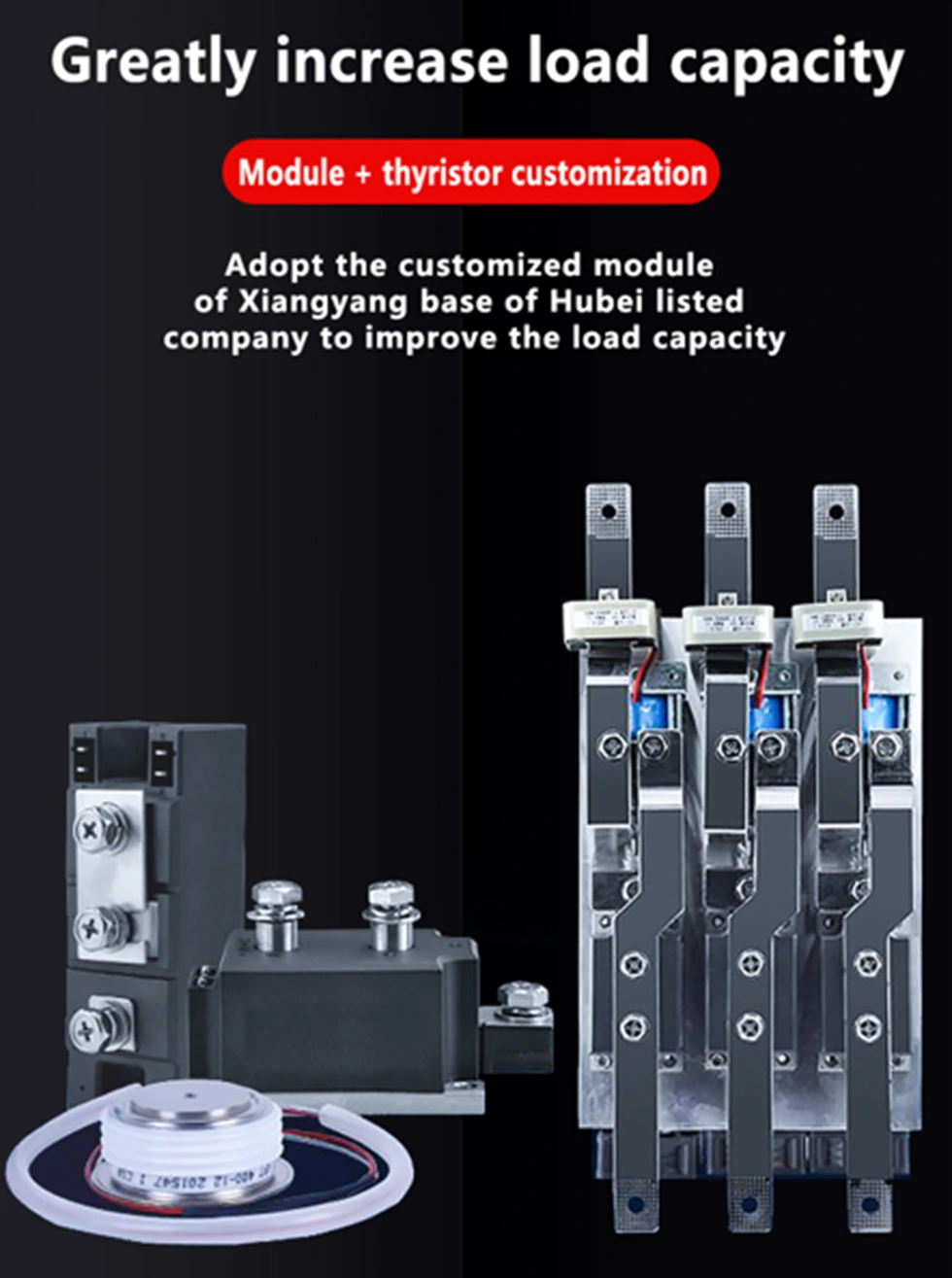

Temos uma profunda cooperação com a Hubei Taiji, uma empresa listada doméstica, e usamos módulos e tiristores personalizados, diferentes dos módulos genéricos fornecidos no mercado, para melhorar a capacidade de carga.

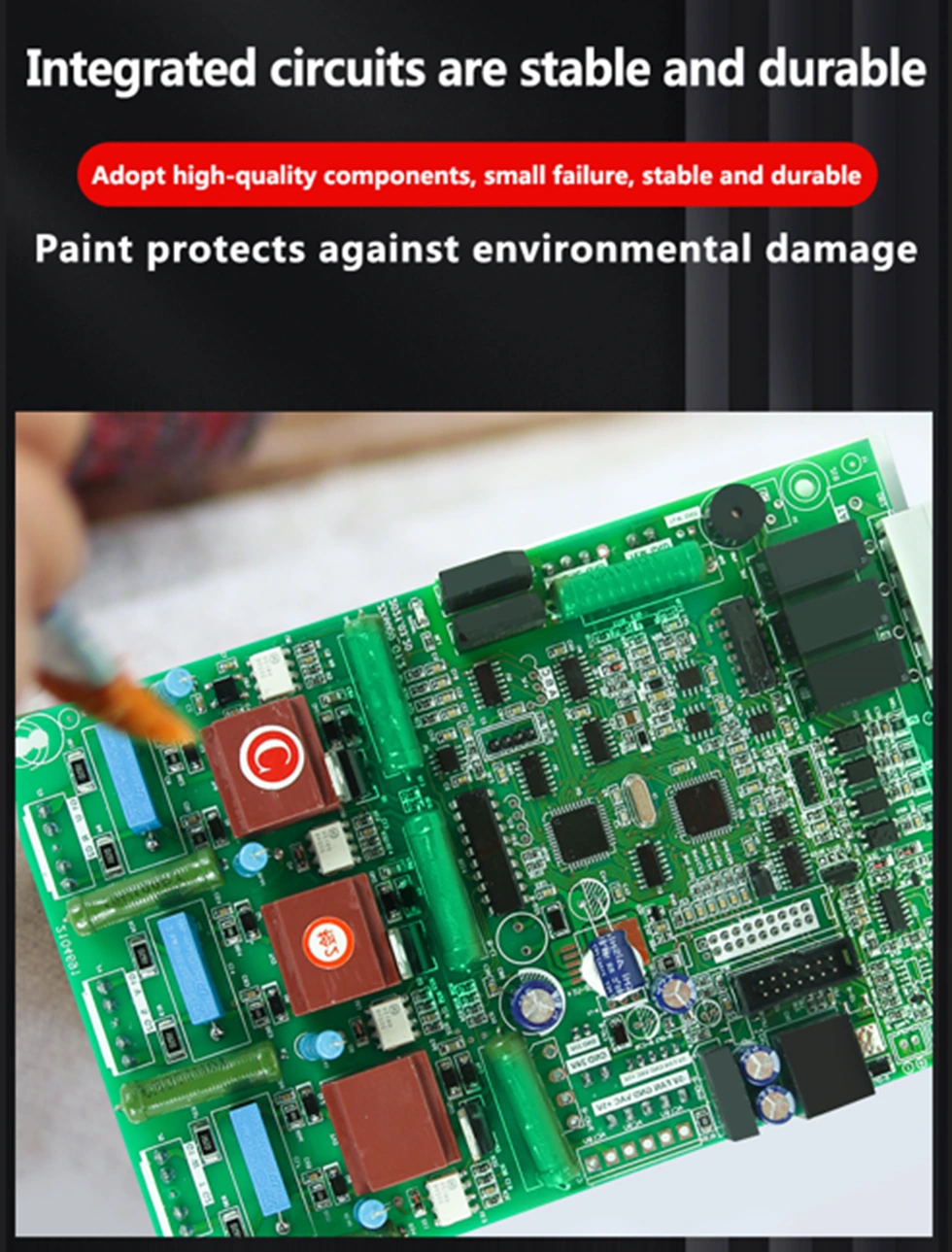

O principal objetivo da pincel de escova de placa de circuito inicial suave (geralmente três anti-pijura, isolante de tinta ou um revestimento à prova de umidade) é proteger a estabilidade e a vida útil da placa de circuito em um ambiente de trabalho complexo, a fim de garantir que a vida útil da placa de circuito seja mais longa, todos usamos o spray de alta qualidade e os plug-in, a probabilidade de falha é muito baixa, e todos usamos a máquina de alta qualidade e os plug-in. Aumento da durabilidade e segurança.

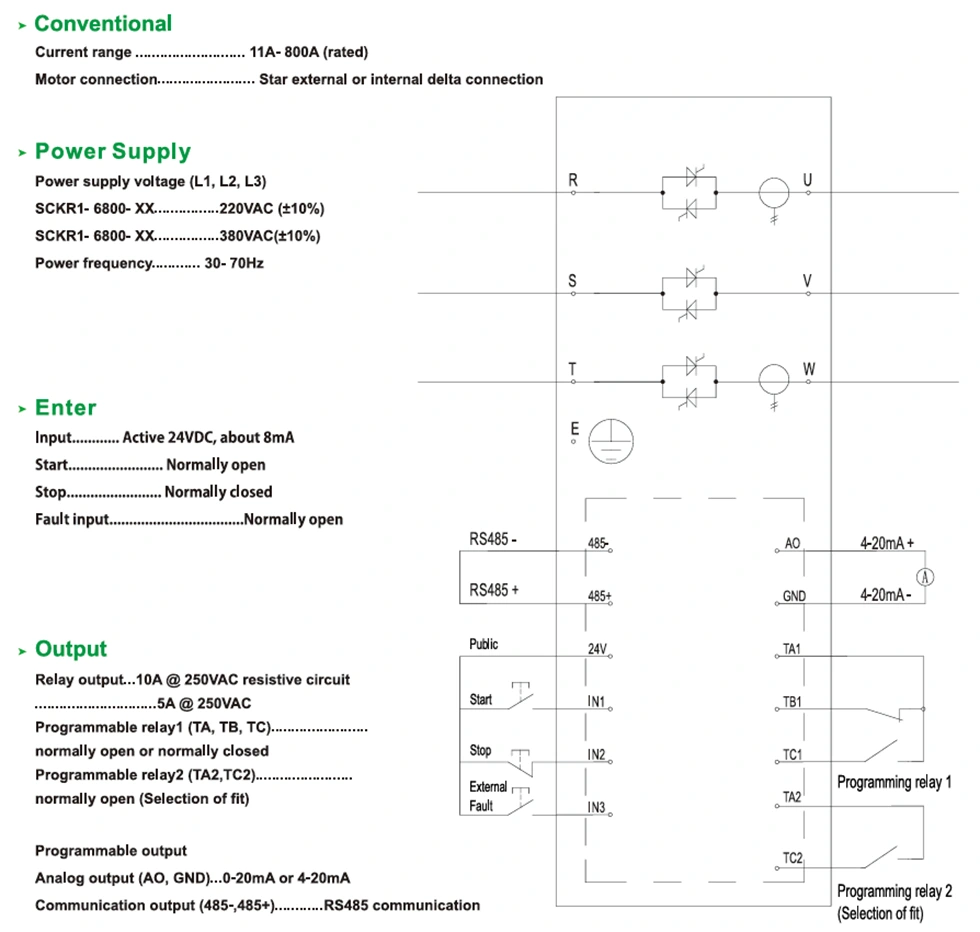

Diagrama de fiação de partida suave.
