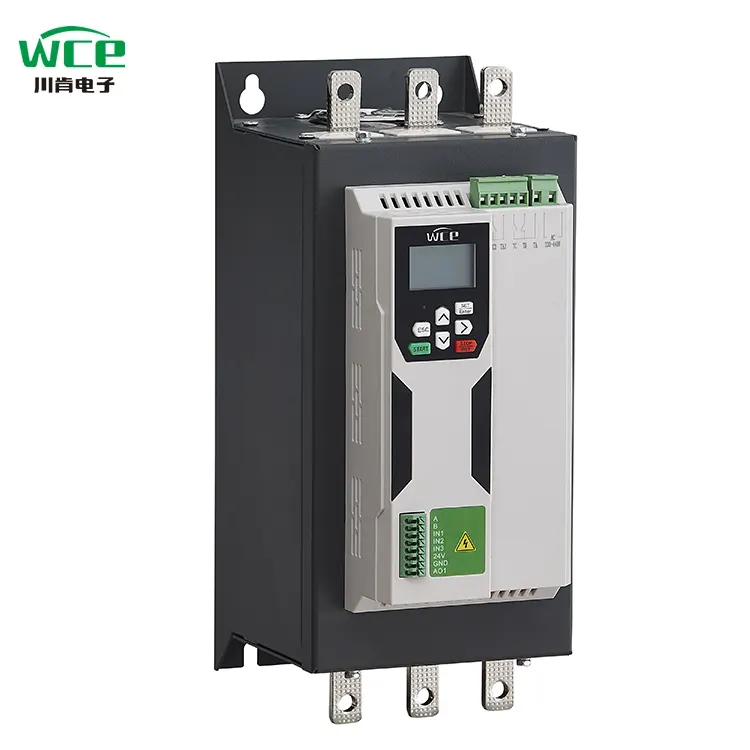

45kW construído em desvio Soft Starter Farsi

Interação inteligente e operação conveniente: O iniciador de 45kW incorporado em desvio está equipado com uma tela de tela de cristal líquido LCD. O design da interface é simples e intuitivo, e a experiência de operação é suave e conveniente. O sistema está equipado com funções de exibição em chinês e inglês e suporta a personalização de idiomas nacionais específicos, atendendo totalmente às necessidades dos usuários em diferentes regiões.

Multi-comunicação e controle inteligente remoto: Ele está equipado com a função de comunicação Modbus 485 padrão e também suporta métodos de comunicação personalizados, como o protocolo Siemens Profibus e o aplicativo de telefone celular, ajudando os usuários a obter depuração remota eficiente e controle preciso e quebrar as limitações espaciais.

Excelente desempenho e durabilidade duradoura: Equipado com um contator de DC personalizado totalmente novo, em comparação com os contatores de CA comuns, seu desempenho é aprimorado em 3 vezes, o calor é reduzido em 2,6 vezes, a segurança é aumentada em 25%, a eficiência de economia de energia atinge 20%e o vida útil excede 100.000 vezes, fornecendo garantia confiável para a operação estável do equipamento.

Dissipação de calor eficiente e operação estável: Equipado com um ventilador DC de alta velocidade de 24V e um inovador projeto de dissipação de calor de 360 ​​°, fornece forte força de vento, garantindo que o equipamento mantenha um bom estado de dissipação de calor e desempenho estável durante toda a operação.

Cooperação profunda e atualização de qualidade: Atingimos uma profunda cooperação com a Hubei Taiji, uma empresa listada doméstica e adotamos módulos e tiristores personalizados, que são diferentes dos módulos comuns no mercado. Isso aprimora significativamente a capacidade de carga e estabelece uma base sólida para a operação eficiente do equipamento.

Design simplificado, economia de custos:Não há necessidade de instalar contatores de desvio externo, economizando efetivamente o espaço de instalação, reduzindo os custos dos cabos, simplificando o processo de instalação e tornando a instalação mais conveniente e mais rápido.

Design humanizado, instalação sem preocupações: Ele adota um soquete do terminal de controle do tipo imprensa, que é simples e conveniente para instalar e operar. Basta pressionar o terminal para concluir a fiação e soltá -lo para corrigir o fio, o que melhora bastante a eficiência da instalação.

Teste de simulação, verificação confiável: Está equipado com a função de simulação de operação. Mesmo quando o circuito principal do acionador de partida macio não está conectado à tensão da fonte de alimentação, ele pode simular o processo de partida, execução e parada do motor, confirmando rapidamente se o estado de trabalho dos componentes do próprio iniciante é normal.

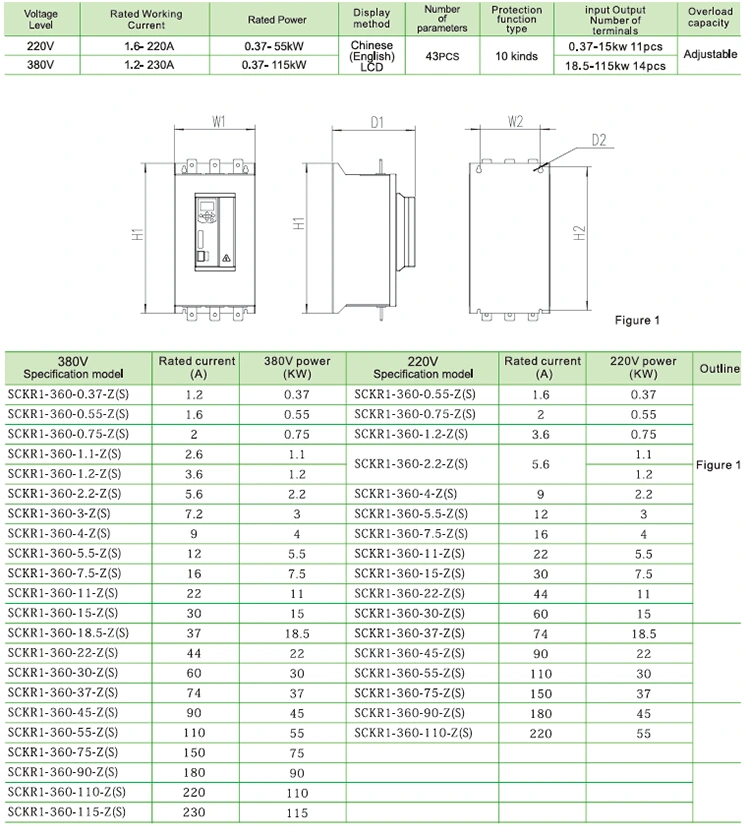

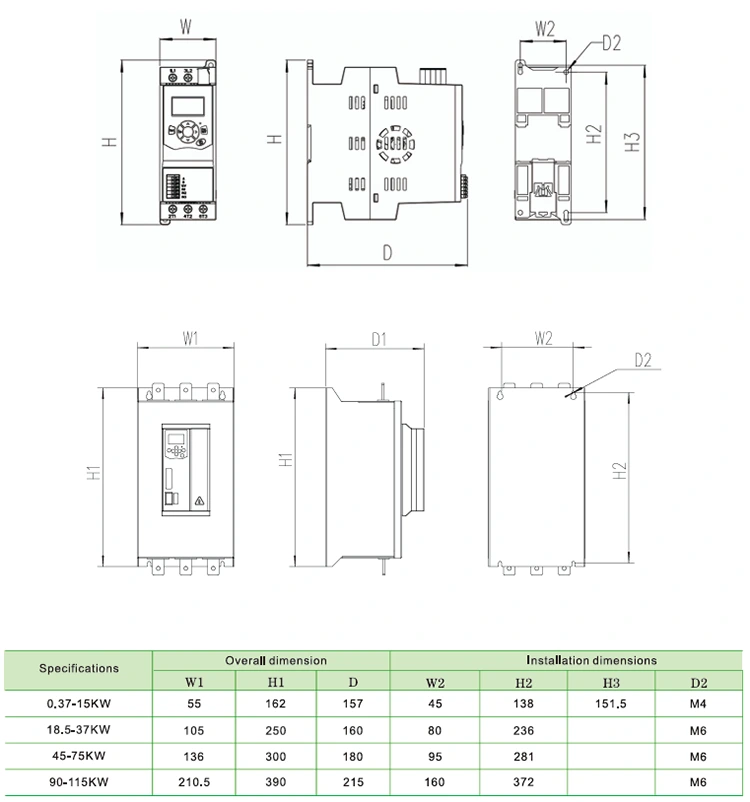

Parâmetro do produto (especificação)

Recurso do produto

1. Função de comunicação

Vem com a comunicação Modbus RTU, a comunicação PROFIBUS e PROFINET pode ser adicionada adicionando cartões de expansão.

2, pode ser teclado externo +4 linhas LCD Tela

O teclado pode ser inserido e removido rapidamente para atender às necessidades da operação remota.

3, função de proteção motora mais abrangente

Proteção de sobretensão, proteção de subtensão, proteção contra sobrecorrente, proteção contra sobrecarga, proteção de subargas, proteção contra perda de fase, falha de desvio, falha do tiristor, desequilíbrio de corrente trifásica, proteção de superaquecimento etc.

4, ampla faixa de tensão da fonte de alimentação

Conheça a principal tensão de entrada da fonte de alimentação de 220-380V Objetivo geral.

5. Terminais travessos

Um conjunto de terminais de comunicação, quatro grupos de terminais de entrada digital, um conjunto de saída analógica, dois conjuntos de relés programáveis

◆ Fonte de alimentação trifásica: AC220V, AC380V ± 10%

◆ Corrente nominal: 1.2a-230a,

◆ Motor aplicável: Tipo de gaiola de esquilo geral AC Motor assíncrono

◆ Modo inicial: rampa de tensão, rampa de corrente, torque

◆ Modo de estacionamento: parada suave, parada livre ， parada de freio, parada adaptativa.

◆ Entrada lógica: impedância 1.8kΩ, potência +24V

◆ Frequência inicial: é recomendável começar não mais que 10 vezes por hora

◆ Nível de proteção: IP20

◆ Modo de resfriamento: resfriamento de ar

◆ Modo de instalação: pendura de parede

◆ Condições ambientais: a altitude excede 2000 metros, a capacidade deve ser reduzida de acordo e a temperatura ambiente está entre -10 e +40 ° C

A umidade correspondente não excede 95%(20 ± 5 ℃), sem gás inflamável, explosivo e corrosivo, sem poeira condutora, instalação interna, boa ventilação, vibração menor que 0,5g

Aplicação do produto

O produto pode ser usado em ocasiões, como ventiladores, bombas de água, irrigação nas terras agrícolas e transporte horizontal da correia transportadora.

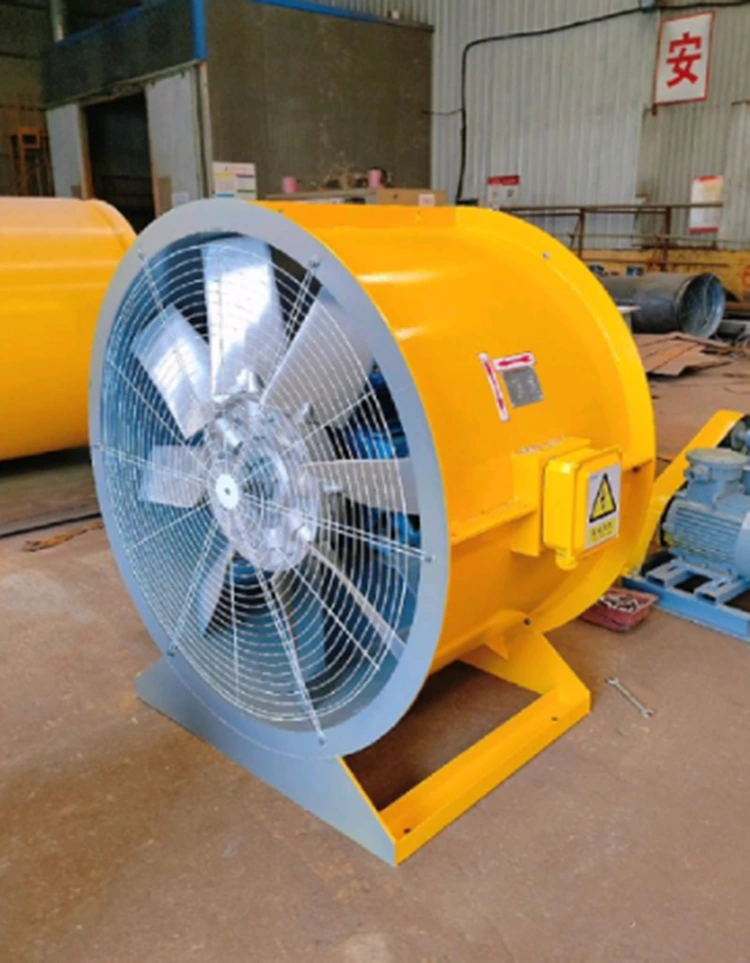

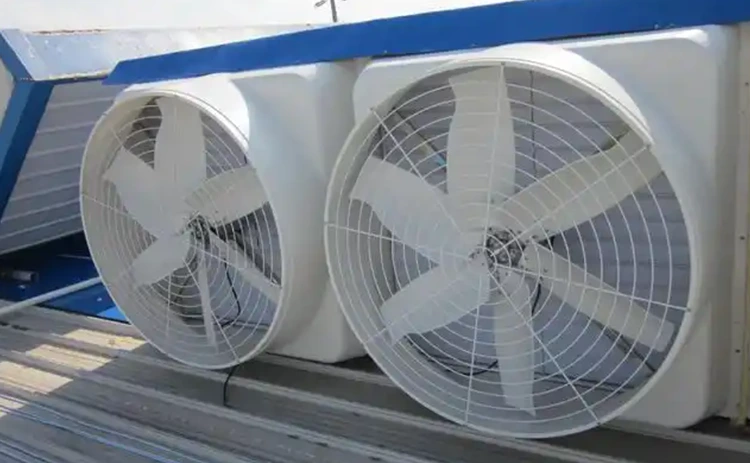

Fãs

O iniciante macio não apenas reduz muito o atrito e a inércia do ventilador devido à grande inércia da lâmina e do rotor, mas também evita o dano do mancal do ventilador, da lâmina e outras peças devido ao torque instantâneo excessivo. A série SCKR1-360 da WCE, com sua alta compatibilidade e algoritmos de economia de energia, pode cobrir diversas necessidades de pequenos fãs a grandes fãs industriais, ajudando as empresas a alcançar uma produção verde e eficiente. A aplicação do acionador de partida suave no ventilador resolve efetivamente os problemas de alta corrente de partida e choque mecânico, especialmente para o cenário que não requer regulação da velocidade, mas precisa de um início e parada suaves. A seleção razoável e as configurações de parâmetros são fundamentais, o que pode melhorar significativamente a confiabilidade e a economia do sistema.

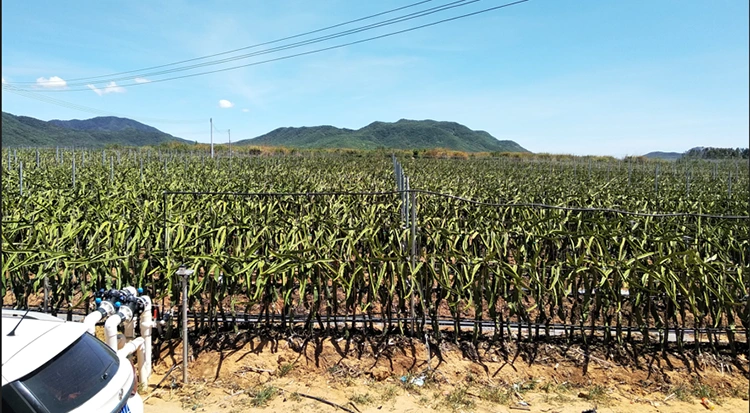

Irrigação de campo

Comparados com os conversores de frequência, os iniciantes macios custam menos e são adequados para cenários de irrigação sem regulação da velocidade. No sistema de irrigação de campo, o acionador de partida macio atua principalmente no motor assíncrono trifásico que aciona a bomba de água e adota o início da inclinação da tensão ou o modo de partida limitado atual, para que a velocidade do motor aumente gradualmente de zero para a velocidade nominal, evitando alta corrente instantânea gerada pelo início direto tradicional. Quando desligado, a função opcional de parada suave, por redução linear da tensão para reduzir suavemente a velocidade da bomba, inibir o efeito do martelo de água. O acionador de partida suave resolve efetivamente os problemas de alto impacto de corrente, concentração de tensão mecânica e efeito de martelo de água do motor da bomba através de controle flexível da parada de partida e múltiplos mecanismos de proteção no sistema de irrigação de campo e melhora significativamente a confiabilidade e a economia do sistema.

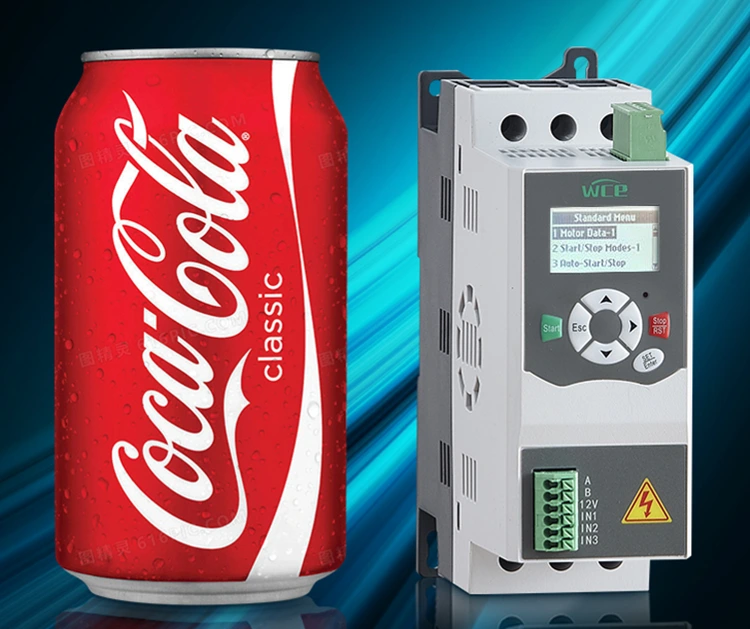

Com um tamanho e volume menores, ele pode substituir diretamente os contatores da estrela, salvar materiais e espaço.

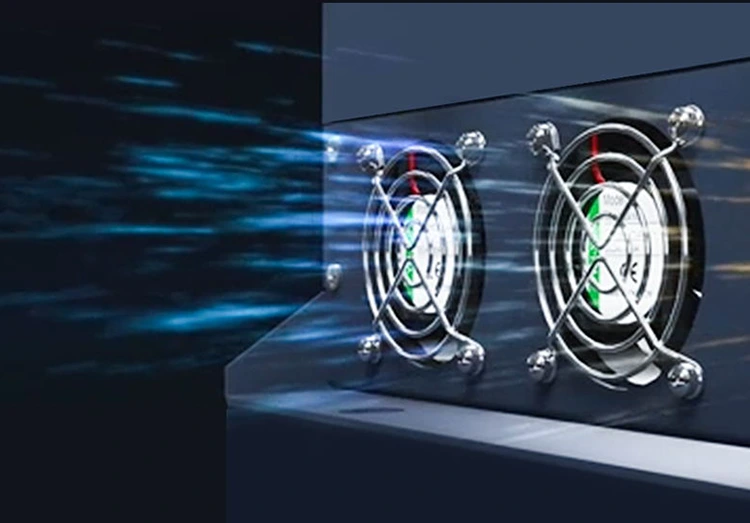

O tiristor com um desvio interno de partida suave funciona apenas durante a inicialização e muda para o contator durante a operação, para que gera menos calor. No entanto, ainda instalamos um ventilador para resfriar o contator. Instale um ventilador para esfriar. All18.5kW e os iniciantes macios da série acima 360 estão equipados com ventiladores DC de alta velocidade de 24V, fornecendo 360 ° de dissipação de calor em geral e força de vento mais forte. Não apenas reduz os desligamentos inesperados causados ​​pelo superaquecimento, mas também estende significativamente a vida útil do motor de partida suave.

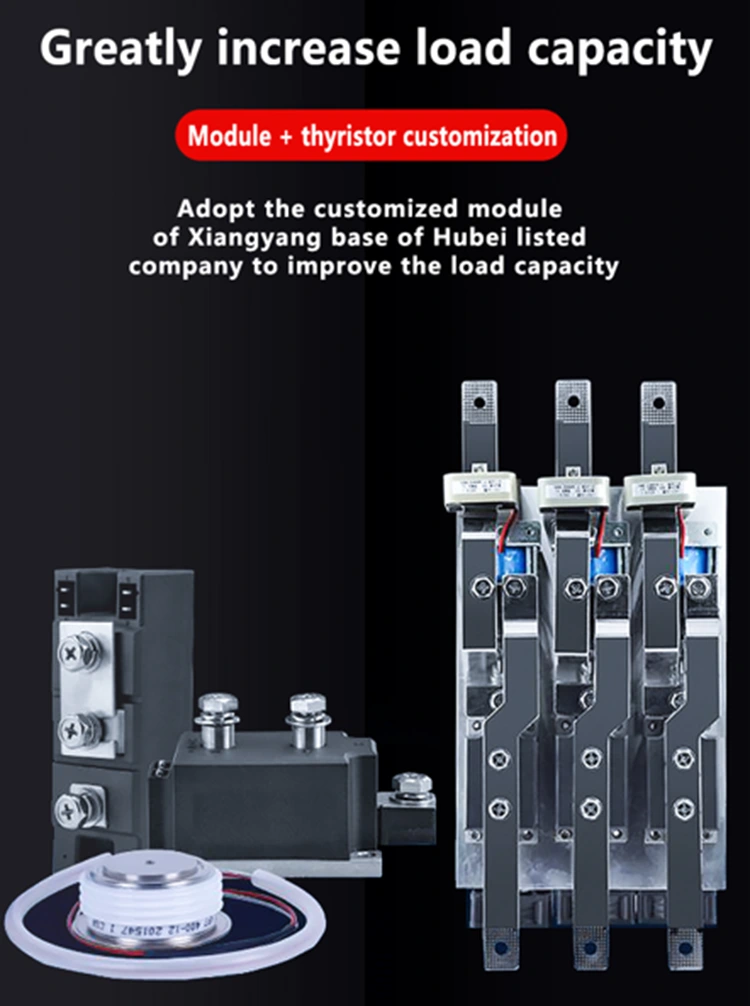

Temos uma profunda cooperação com a Hubei Taiji, uma empresa listada doméstica, e usamos módulos e tiristores personalizados, diferentes dos módulos genéricos fornecidos no mercado, para melhorar a capacidade de carga. Nossos contatores da DC também são especialmente personalizados, todos com contatos de prata. A superfície de contato dos contatos é maior e pode atingir quase 100.000 tempos de engajamento, aumentando significativamente a vida útil do serviço.

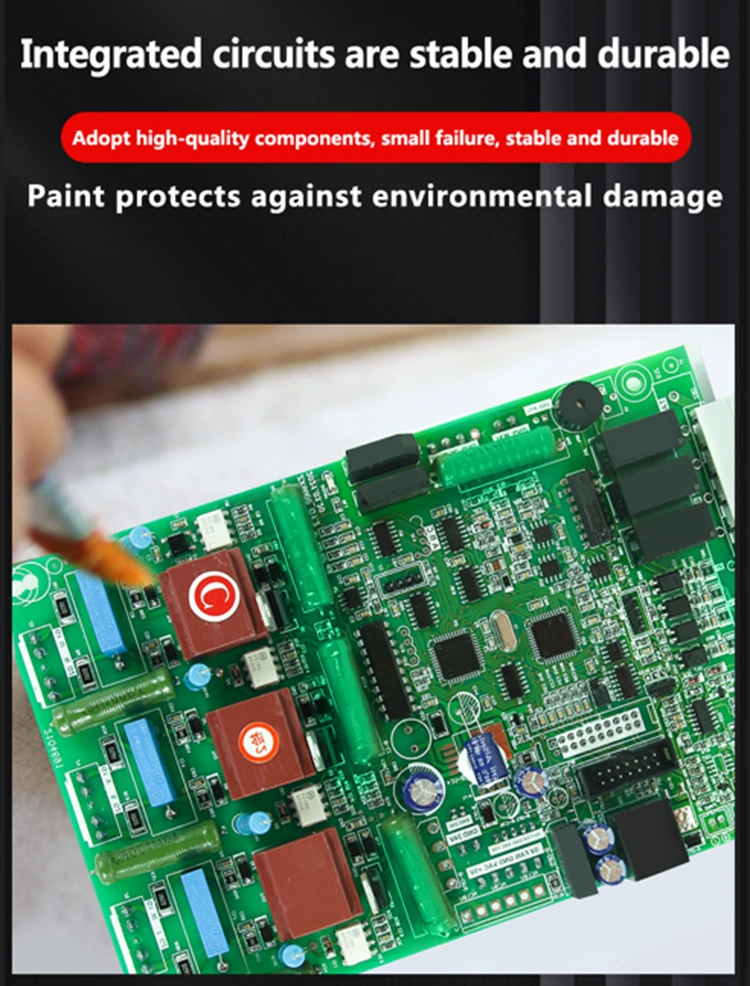

O principal objetivo da pincel de escova de placa de circuito de partida macia (geralmente três anti-pint, tinta isolante ou revestimento à prova de umidade) é proteger a estabilidade e a vida útil da placa de circuito em um ambiente de trabalho complexo, a fim de garantir que a vida útil da placa de circuito seja mais longa, todos usamos o spray de alta qualidade e a probabilidade de falha é muito baixa, e todos usamos o spray de alta qualidade. Aumento da durabilidade e segurança.

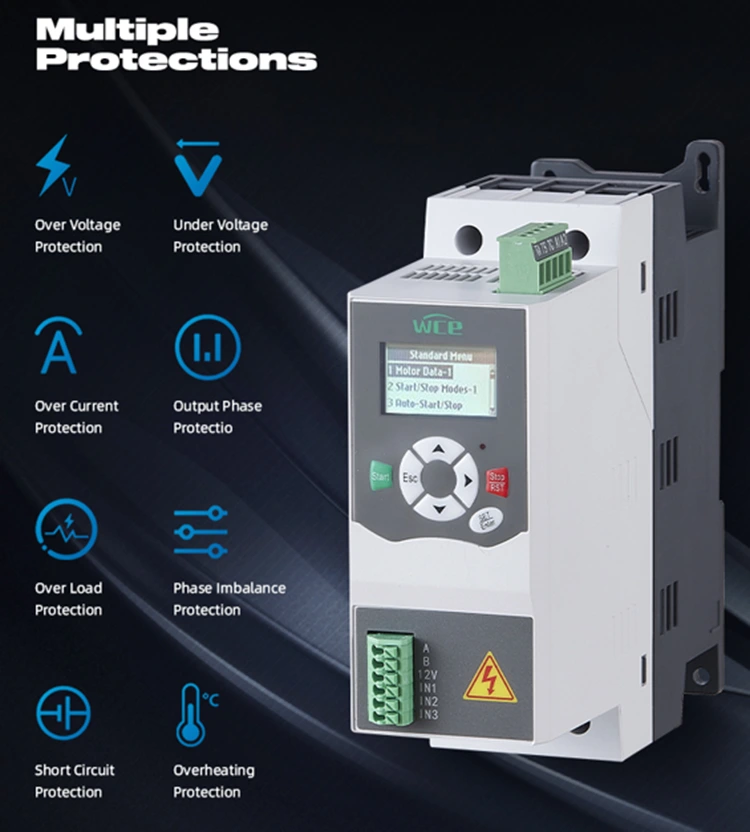

Múltiplas funções de proteção: Proteção de subtensão, proteção de sobretensão, proteção contra sobrecorrente, proteção contra sobrecarga, proteção contra perda de fase, proteção de desequilíbrio trifásica etc.

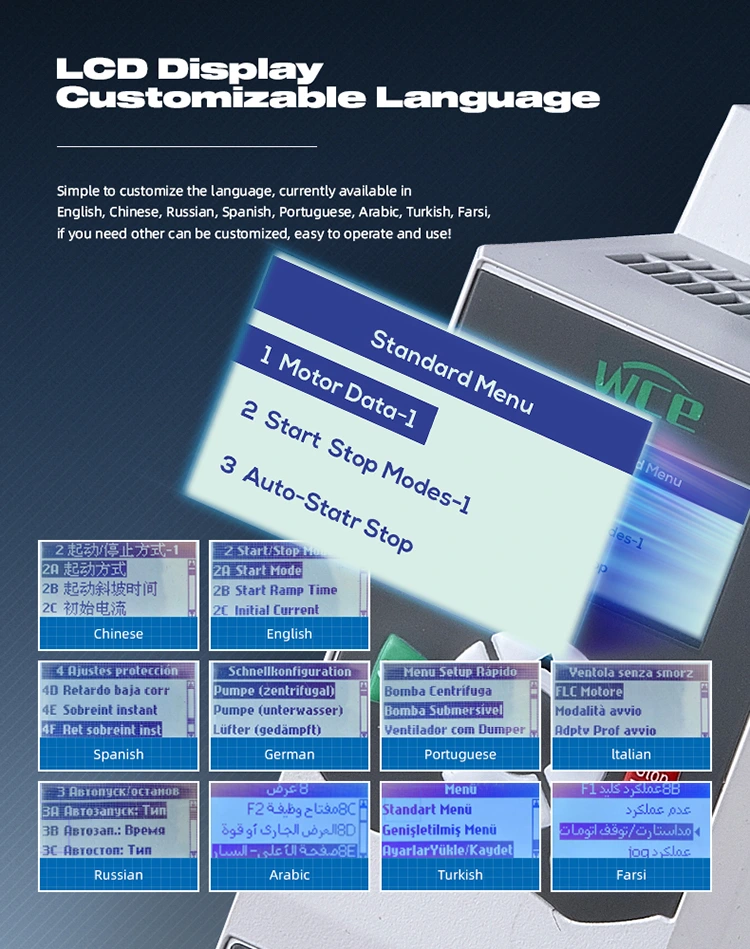

Exibição de quatro linhas LCD de alta definição, fácil de operar. Ele vem com vários displays nacionais de idiomas e pode ser personalizado quando necessário.

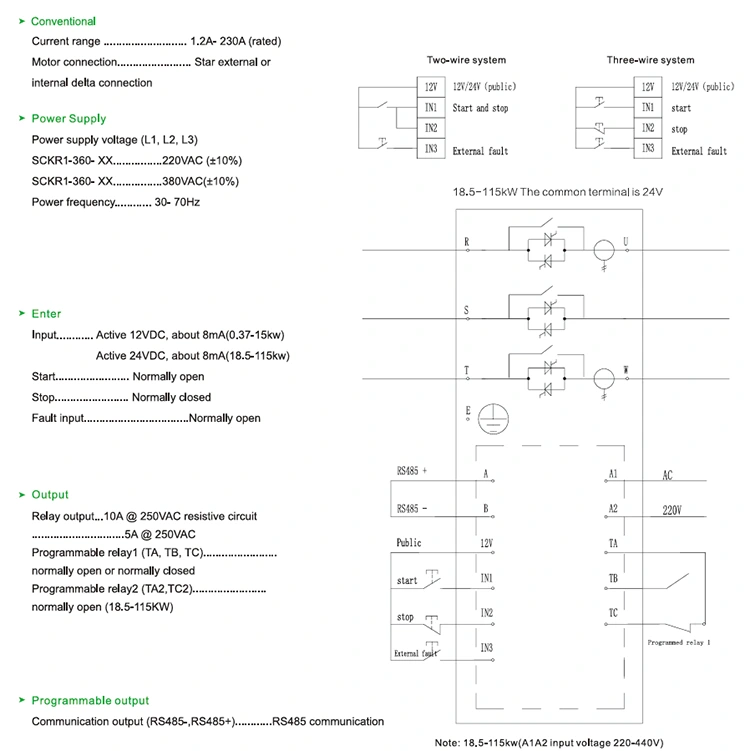

Diagrama de fiação de partida suave.
