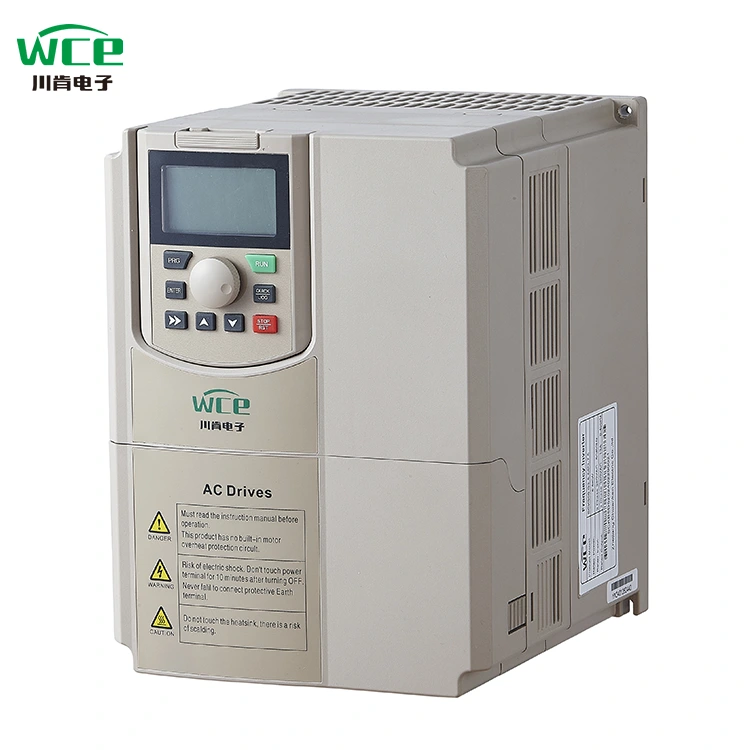

Unidade de frequência variável de 5,5kW para bomba

A SCK300 Series é um inversor de alto desempenho, projetado para automação industrial, que integra multifuncionalidade e alta eficiência e economia de energia, e é adequada para o controle de unidade de uma variedade de equipamentos industriais.

Funções e vantagens principais

Tecnologia avançada de controle de vetores: regulação de alta velocidade de precisão e operação estável, excelente resposta dinâmica.

Alta eficiência e economia de energia: otimizam a eficiência da operação do motor e reduzem significativamente o consumo de energia.

Compatibilidade ampla: apoiar condições de trabalho complexas de ventiladores, bombas, correias transportadoras, trituradores e outros equipamentos.

Cenário de aplicação

Aplicação flexível nas seguintes áreas:

Controle de fluido (ventilador, carga da bomba)

Transferência de material (correia transportadora, elevador)

Máquinas pesadas (triturador, misturador)

Expansão e atualização

Atualização sem costura para o SCK350: Melhore o desempenho e expanda os módulos funcionais substituindo a placa de controle.

Adaptação de equipamentos especiais, como guindastes: os cartões de expansão são suportados após a atualização para atender aos requisitos de cenários profissionais, como controle de torque e sincronização de vários motores.

Com as atualizações modulares de design e tecnologia, a série SCK pode ser adaptada a diversas necessidades de automação industrial, do básico ao avançado.

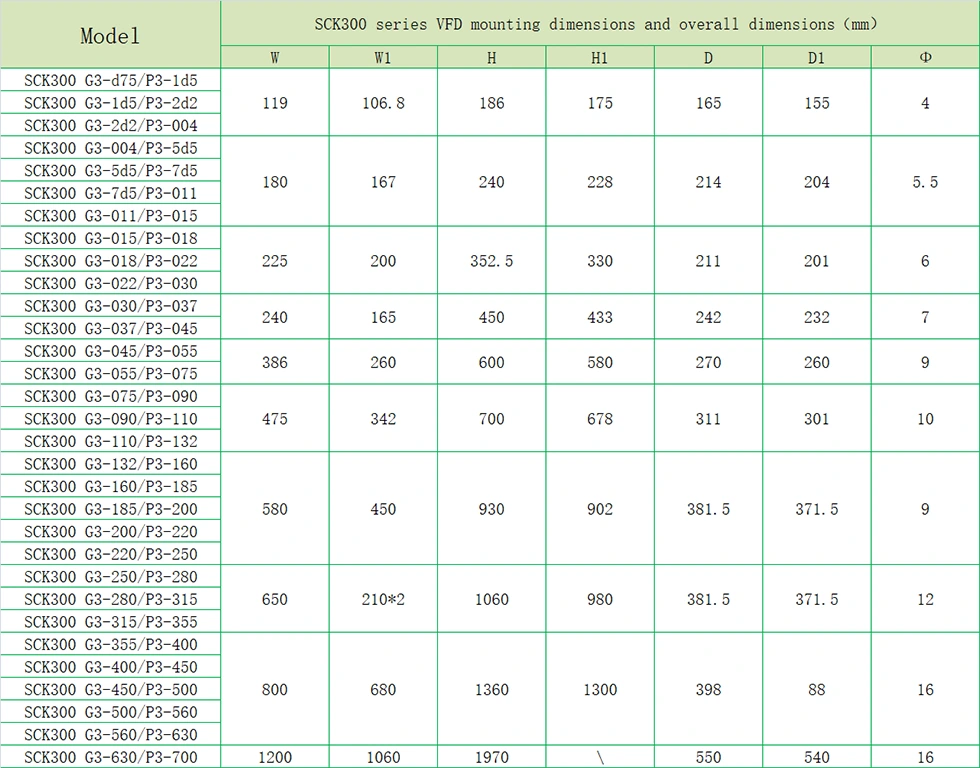

Parâmetro do produto (especificação)

Recurso do produto

● Recursos de E/S.

◆ Faixa de tensão de entrada: 220V/380V/660V ± 15%

◆ Freqüência de entrada Faixa de frequência: 47 ~ 63Hz

◆ Faixa de tensão de saída: 0 ~ Tensão de entrada nominal

Faixa de frequência de saída: 0 ~ 400Hz

● Recursos de interface periférica

◆ Entrada digital programável: 8 entrada

◆ Entrada analógica programável: ai1: 0 ~ 10v entrada, ai2: 0 ~ 10v ou 0 ~ 20mA entrada

◆ Saída de colecionador aberto: 1 saída

◆ Saída de relé: 2 saídas

◆ Saída analógica: 2 saídas, 0/4 ~ 20MA ou 0 ~ 10V, respectivamente

● Características de desempenho técnico

◆ Modo de controle: sem controle vetorial PG, controle V/F, controle de torque.

◆ Capacidade de sobrecarga: 150% Correntes classificados 60s; 180% classificados em corrente 10s

◆ Torque de partida: sem controle vetorial PG: 0,5Hz/150% (SVC)

◆ Razão de velocidade: Sem controle vetorial PG: 1: 100

● Recursos funcionais

◆ Modo de configuração de frequência: configuração digital, configuração analógica, configuração de comunicação serial, múltiplas velocidades, configuração de PID, etc.

◆ Função de controle PID

◆ Função de controle de várias velocidades: 16 controle de velocidade

◆ Função de controle de frequência de giro

◆ Falha instantânea de energia sem parar a função

◆ Função da chave rápida/Jog: Chave de atalho multifuncional definida livremente pelos usuários

◆ Função automática de ajuste de tensão: Quando a tensão da grade de energia muda, ele pode manter automaticamente a tensão de saída constante

◆ Forneça até 25 tipos de funções de proteção de falhas: sobre a corrente, acima da tensão, sob tensão, sobre temperatura, perda de fase, sobrecarga e outras funções de proteção

Aplicação do produto

Os produtos podem ser usados ​​na metalurgia e na indústria química, compressores, guindastes, ocasiões municipais de engenharia.

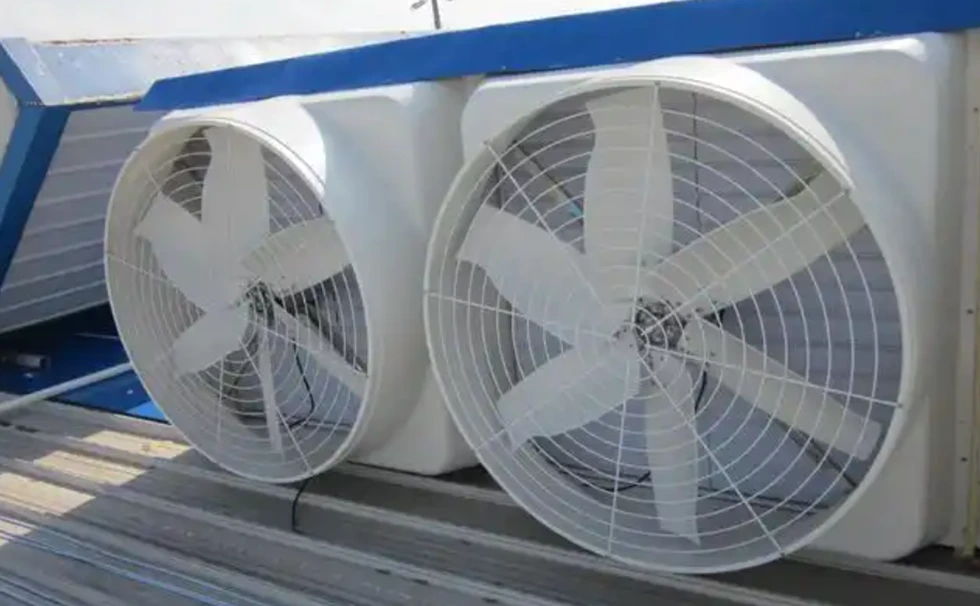

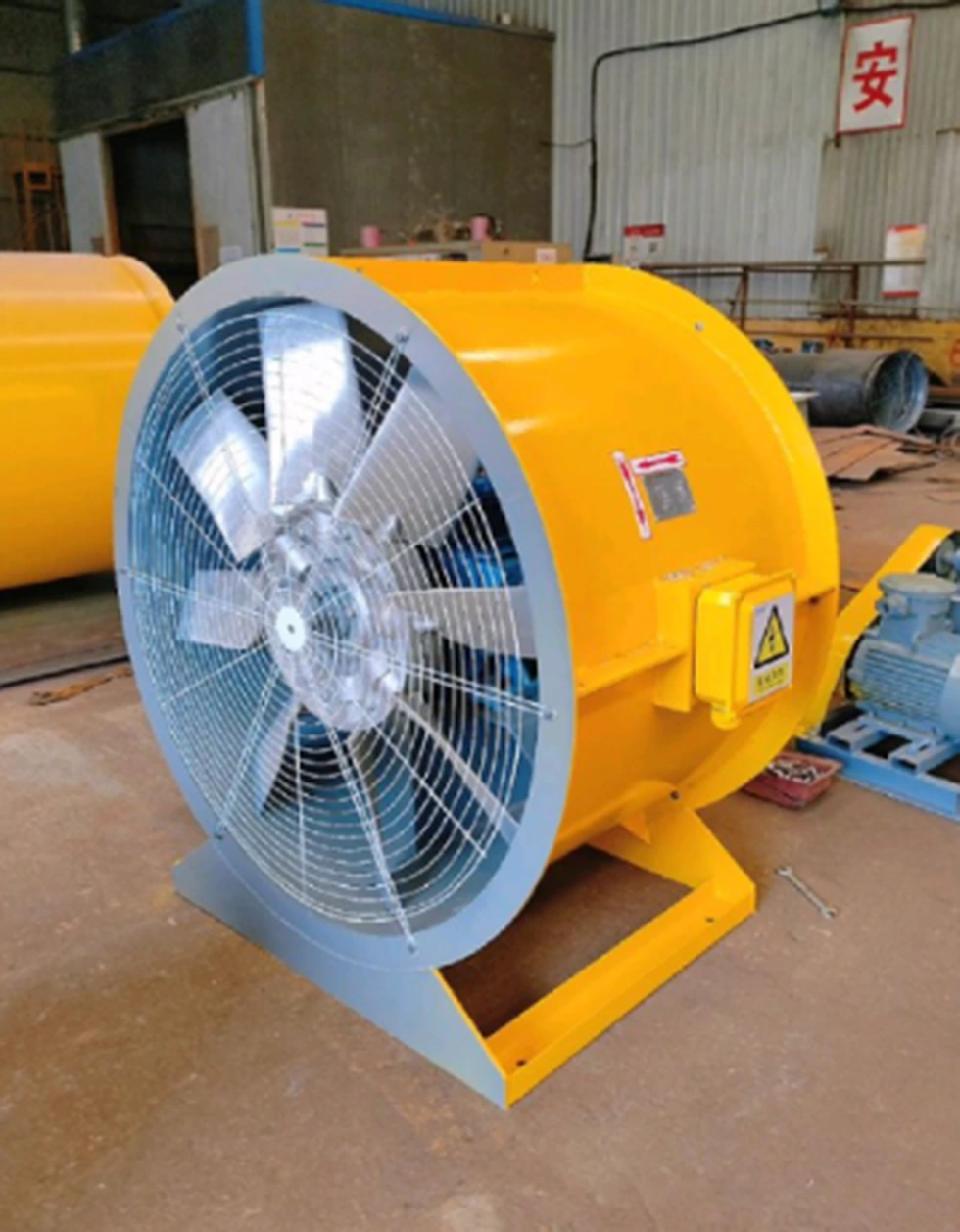

Fãs

A aplicação do conversor de frequência no campo dos ventiladores não apenas reduz bastante o consumo de energia, mas também melhora o nível de precisão e automação do sistema através do controle inteligente. A série SCK300 da WCE, com sua alta compatibilidade e algoritmos de economia de energia, pode cobrir as diversas necessidades de pequenos ventiladores a grandes fãs industriais, ajudando as empresas a alcançar uma produção verde e eficiente.

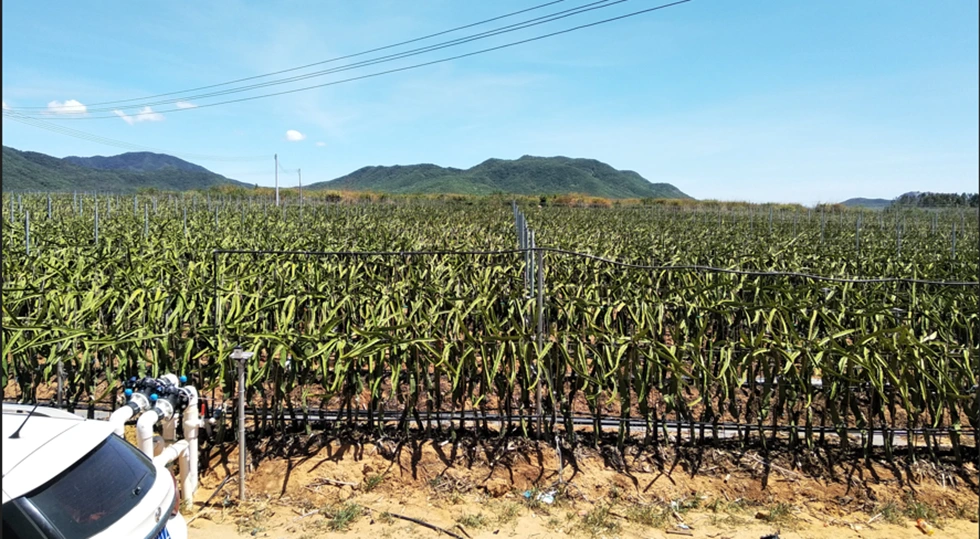

Irrigação de campo

Na irrigação agrícola, o VFD para o suprimento constante de água de pressão é quase padrão. Antes de tudo, no processo de iniciar a bomba, o VFD pode aumentar gradualmente sua frequência operacional, para que a bomba possa funcionar devagar, para que a água não cause muito impacto no pipeline. O VFD pode então ser usado em conjunto com um medidor de pressão remoto ou sensor de pressão para equalizar a pressão em nossos tubos. Finalmente, o VFD pode controlar o pipeline de proteção de pressão, mas também através de sua própria sobrecarga, submarca, sobrepressão e proteção de pressão de pressão para reduzir os danos da bomba.

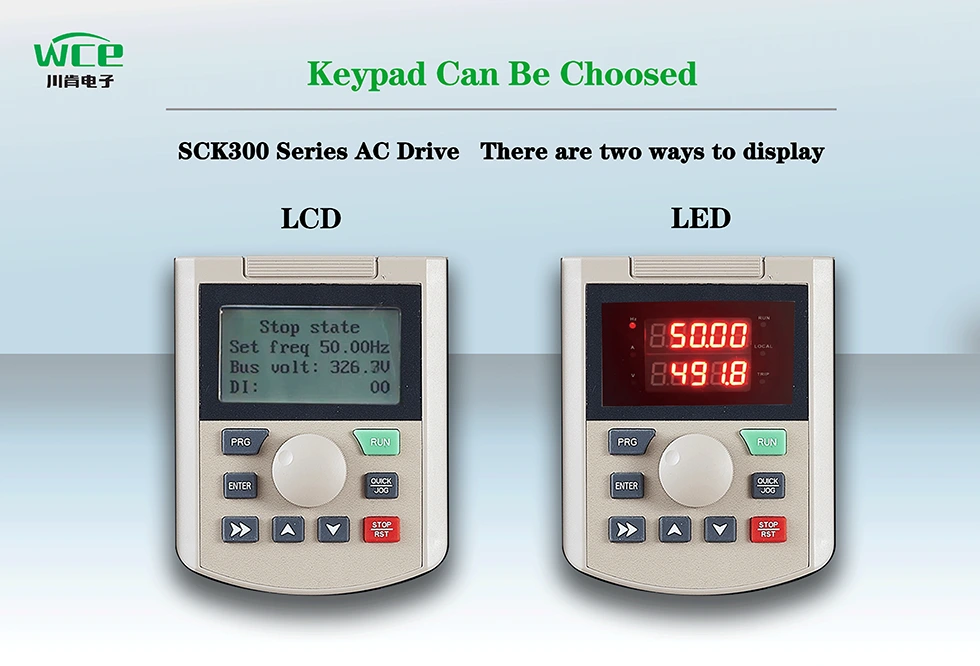

Dois modos de exibição estão disponíveis:

1. LCD Display: Venha com a exibição chinesa e inglesa, você também pode personalizar russo, português, espanhol, persa e outros idiomas.

2. LEDO: Exibição tradicional do tubo digital, exibição de linha dupla, observe dois conjuntos de dados ao mesmo tempo.

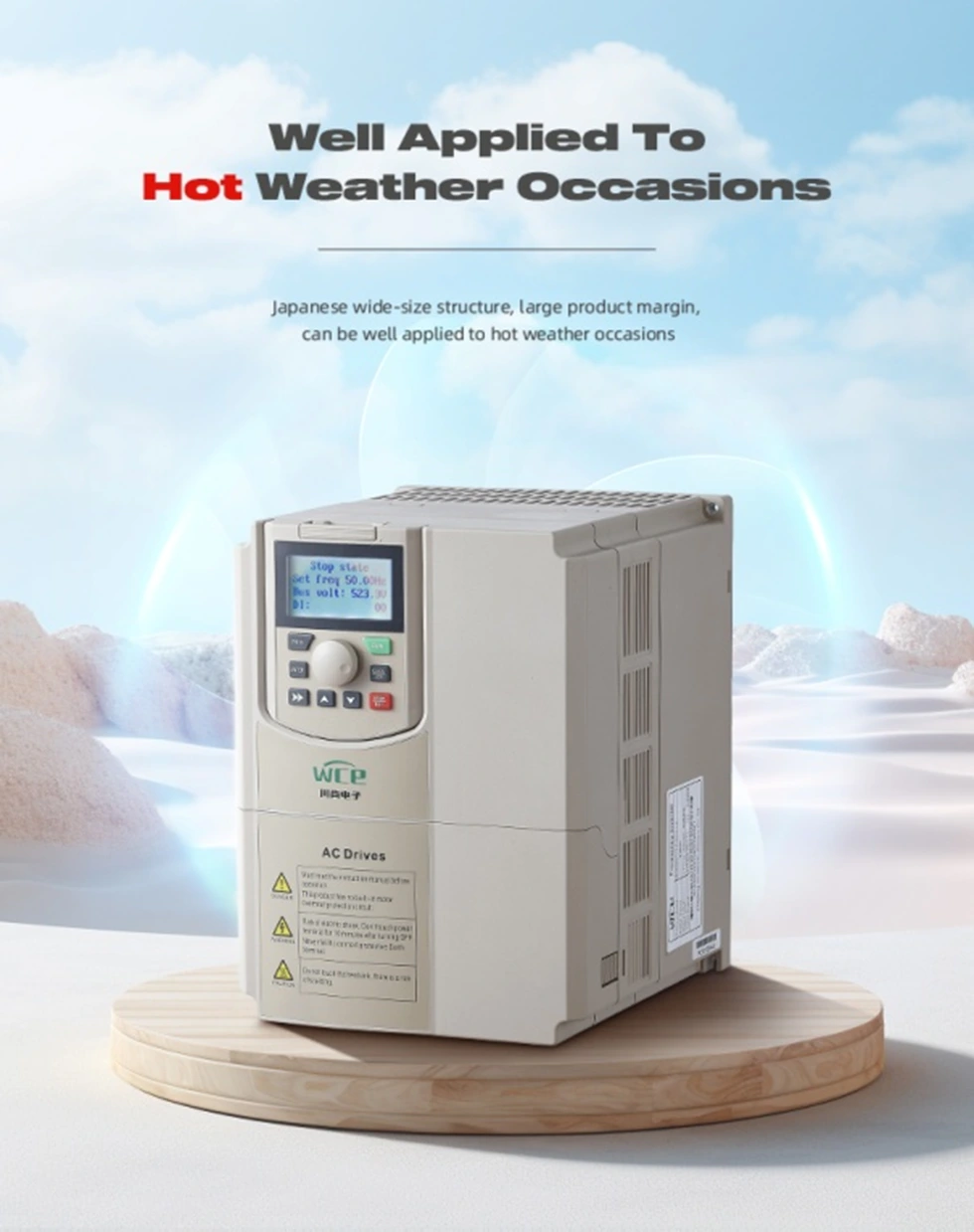

O VFD adota um projeto estrutural amplo e em larga escala, integra componentes de resfriamento de tamanho grande e possui alta capacidade de operação contínua de carga e alta taxa de utilização de eficiência. Ao fortalecer o sistema de resfriamento e a seleção de componentes resistentes à alta temperatura, ele pode se adaptar de forma estável à alta temperatura e às duras condições de trabalho, como tropical.

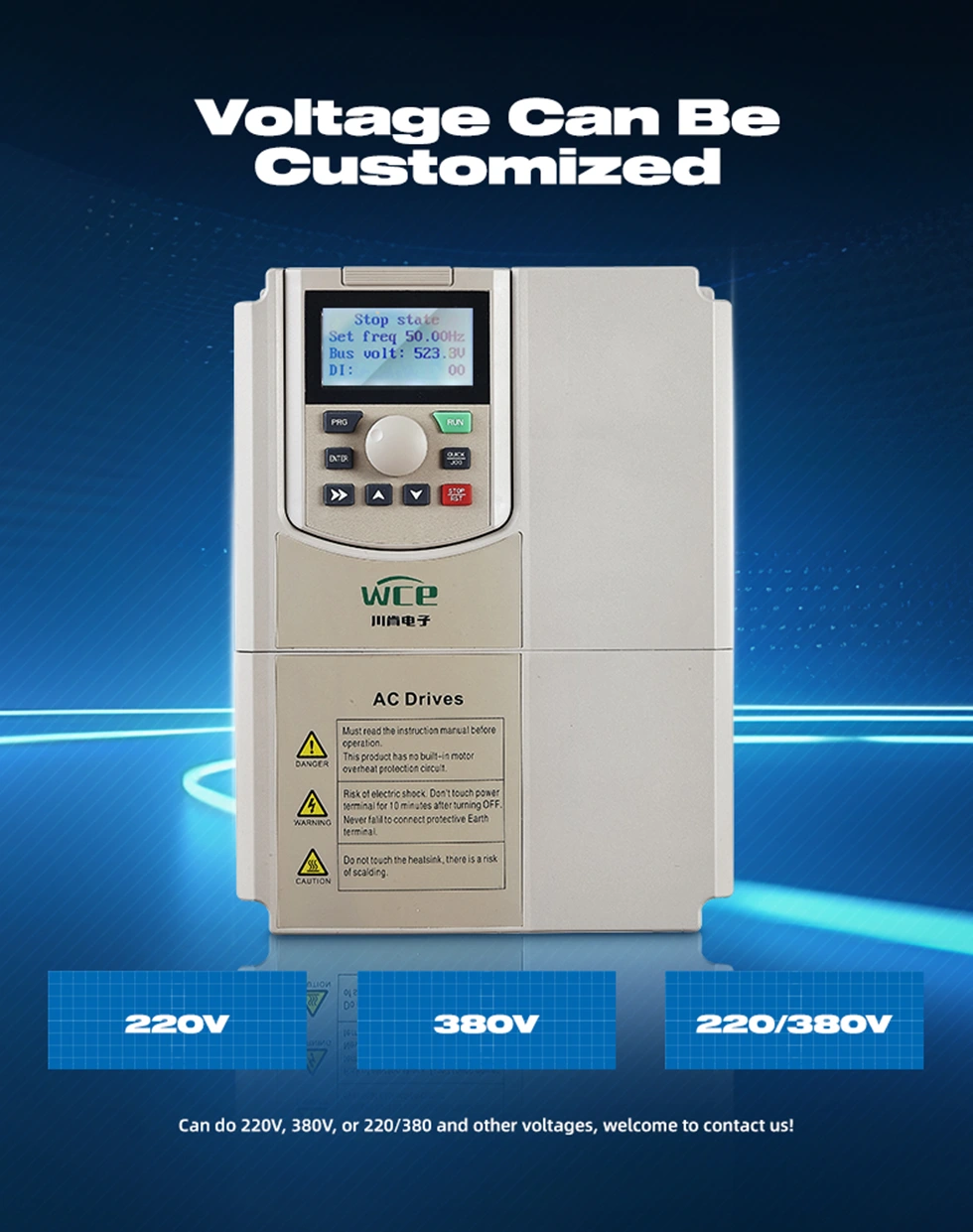

Vários tipos de modos de entrada e saída podem ser personalizados:

1,3p 380V Entrada na saída 3p 380V.

2. Entrada 3P220V para saída 3P220V.

3. Entrada 3P660V para saída 3P660V.

4. 1P220V Entrada na saída 3p 380V.

5. 1P220V Entrada para 3P220V Saída.

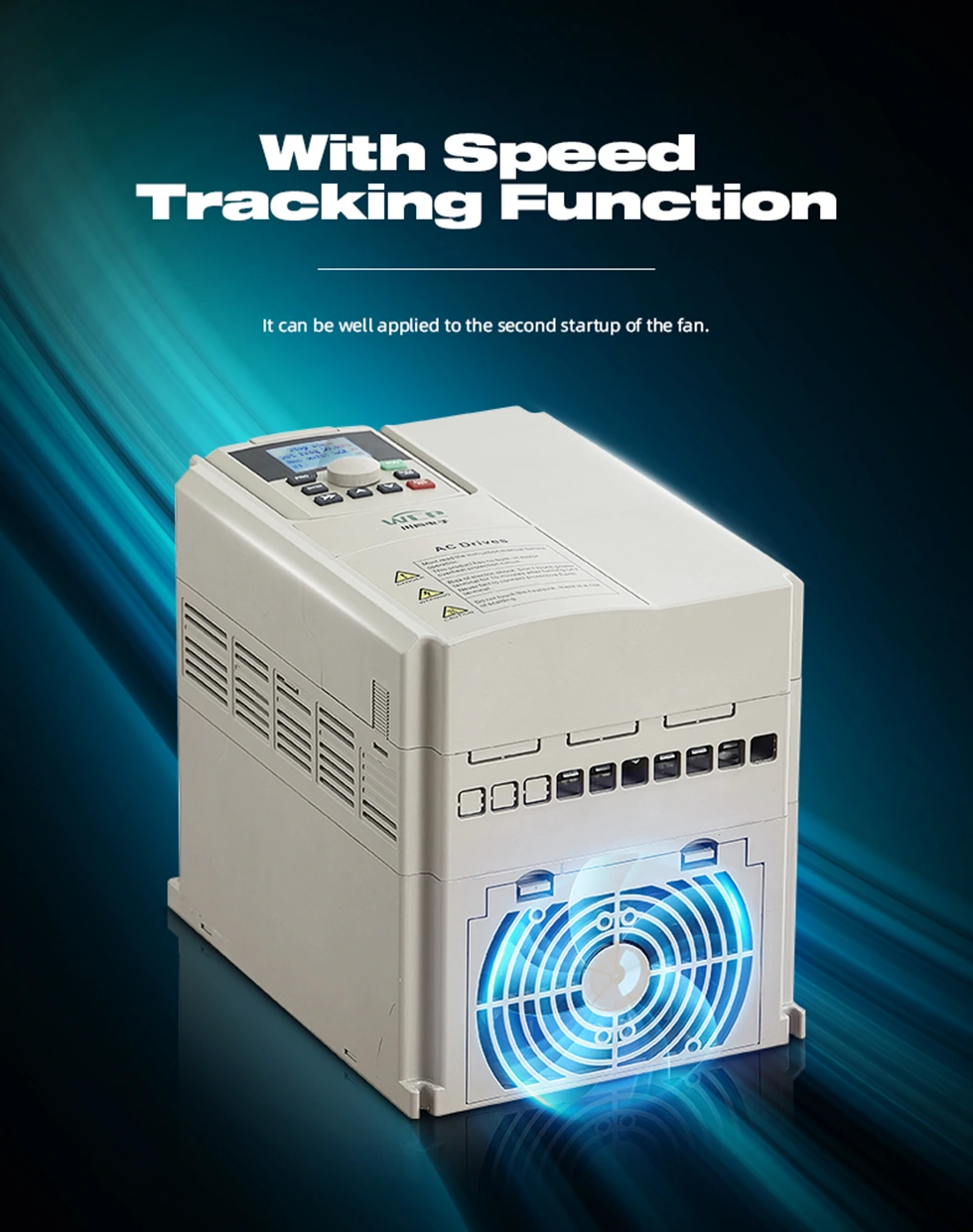

Com a função de rastreamento de velocidade, pode ser melhor iniciar.

Ele vem com a comunicação Modbus RTU e também pode implementar o Modbus TCP, o PRPFIBUS e o Profinet, adicionando cartões de expansão.

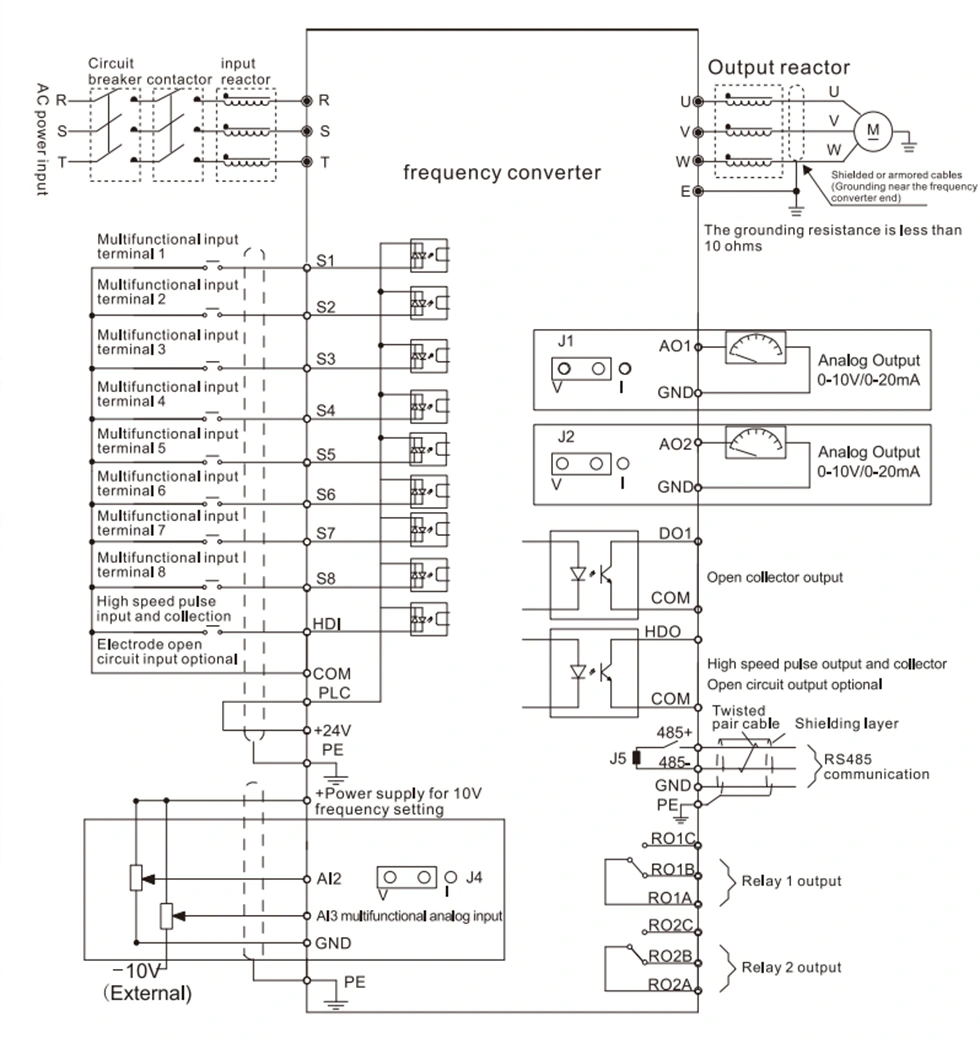

Diagrama de fiação VFD.
