Solução de problemas simples para VFD - Igbt 、 Ponte do retificador

Aviso:

Antes da medição, é necessário garantir que o VFD seja desligado e as linhas de energia R, S, T e as linhas de saída U, V, W sejam removidas. Somente após medir P+/N- e não há tensão CC, a operação pode ser realizada!

Meça o módulo retificador do VFD:

Primeiro, defina o multímetro para a posição "Diodo" e use os cabos de teste vermelho e preto do multímetro para seguir as etapas abaixo para detecção:

Segundo, toque no terminal positivo P (+) do barramento CC com o chumbo de teste preto e toque R, S e T em sequência com o chumbo do teste vermelho. Registre os valores exibidos no multímetro.

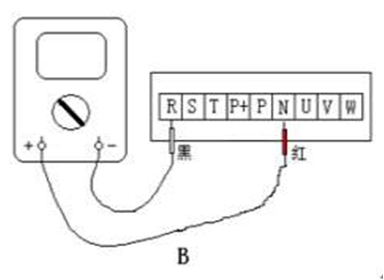

Em terceiro lugar, toque no chumbo do teste vermelho ao terminal N (-) negativo do barramento CC e toque no líder do teste preto para R, S e T em sequência e registre o valor de exibição do multímetro.

Quarto, se os valores exibidos da sexta medição forem basicamente equilibrados, indica que não há problema com a retificação do VFD. Caso contrário, o módulo de retificação na posição correspondente será danificado.

Meça o módulo IGBT do VFD:

Primeiro, defina o multímetro para a posição "Diodo" e use os cabos de teste vermelho e preto do multímetro para seguir as etapas abaixo para detecção:

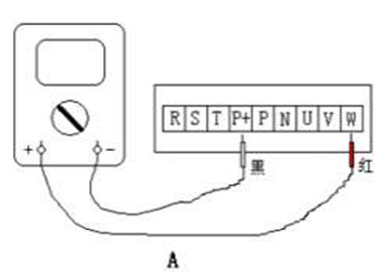

Segundo, toque no terminal positivo P (+) do barramento CC com o chumbo de teste preto e toque em u, v e w em sequência com o chumbo do teste vermelho. Registre os valores exibidos no multímetro.

Em terceiro lugar, toque no chumbo do teste vermelho ao terminal N (-) negativo do barramento DC e toque no chumbo de teste preto para U, V e W em sequência e registre o valor de exibição do multímetro.

Quarto, se os valores exibidos da sexta medição forem basicamente equilibrados, indica que não há problema com o inversor IGBT do VFD. Caso contrário, o inversor IGBT na posição correspondente será danificado.
