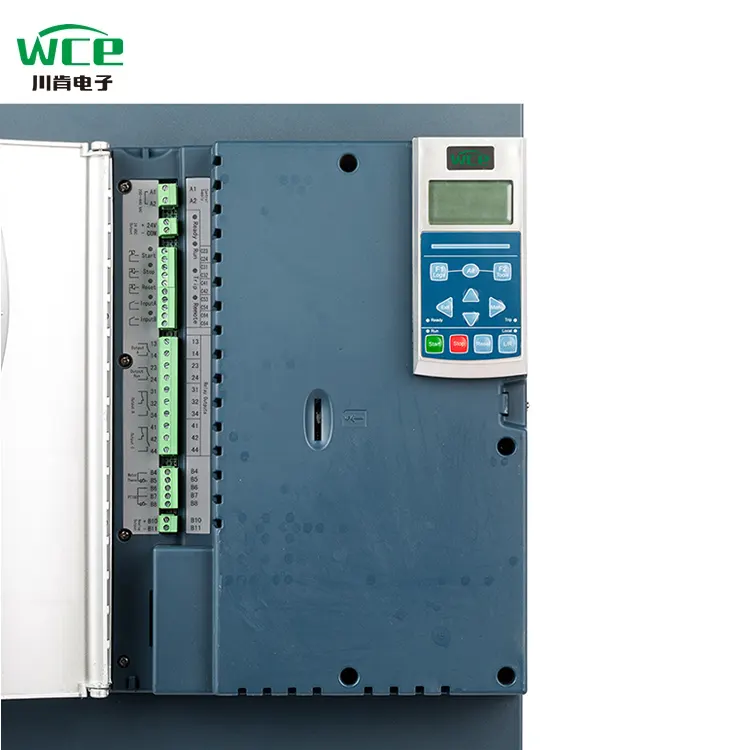

Bypass de três fases de bypass Soft Starter 400kW

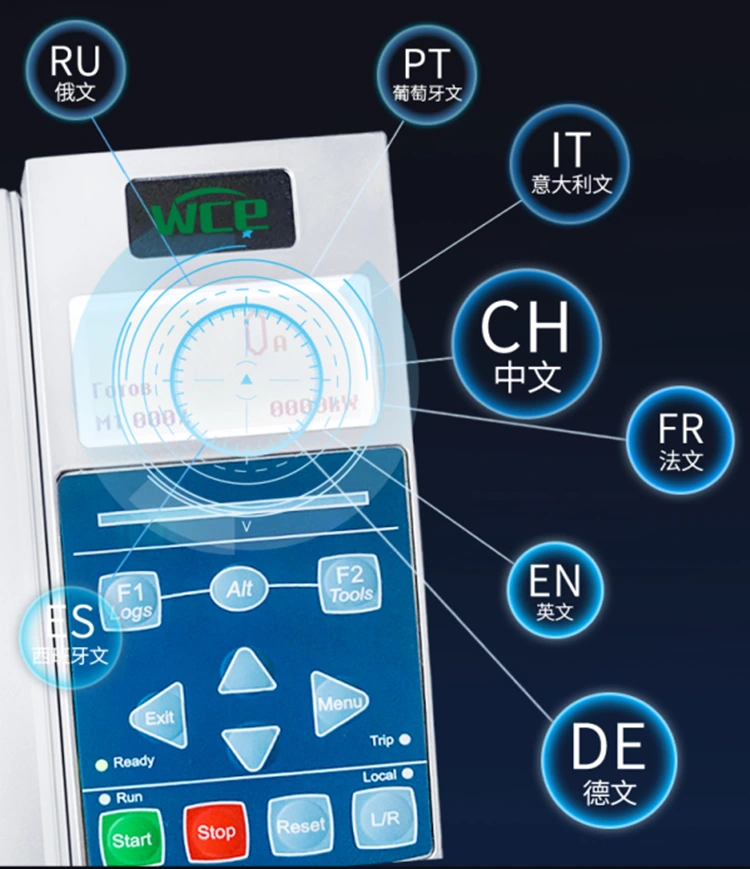

Interação inteligente e operação conveniente: os iniciantes macios da série 7000 estão equipados com telas de cristal líquido LCD, apresentando um design de interface simples e intuitivo e uma experiência de operação suave e conveniente. O sistema está equipado com uma função de exibição de 8 idiomas e suporta a personalização de idiomas nacionais específicos, atendendo totalmente às necessidades dos usuários em diferentes regiões.

Multi-comunicação e controle inteligente remoto: está equipado com a função de comunicação padrão do Modbus 485 e também suporta métodos de comunicação personalizados, como o protocolo Siemens Profibus e o aplicativo de telefone celular, ajudando os usuários a obter depuração remota eficiente e controle preciso e quebrar as limitações espaciais.

Desempenho excepcional e durabilidade de longa duração: Equipado com um contator de DC personalizado novo, em comparação com os contatores da CA comum, seu desempenho é aprimorado em 3 vezes, o calor é reduzido em 2,6 vezes, a segurança é aprimorada em 25%, a eficiência de economia de energia atinge 20%e a vida útil do serviço excede 100.000 vezes, proporcionando garantia confiável para a operação estável dos equipamentos.

Dissipação de calor eficiente e operação estável: equipado com um ventilador DC de alta velocidade de 24V e um inovador projeto de dissipação de calor de 360 ​​° de 360 ​​°, fornece forte força de vento, garantindo que o equipamento mantenha um bom estado de dissipação de calor e desempenho estável durante toda a operação.

Cooperação profunda e atualização de qualidade: alcançamos uma profunda cooperação com a Hubei Taiji, uma empresa listada doméstica, e adotamos módulos e tiristores personalizados, que são diferentes dos módulos comuns no mercado. Isso aprimora significativamente a capacidade de carga e estabelece uma base sólida para a operação eficiente do equipamento.

Projeto simplificado, economia de custos: não há necessidade de instalar contatores externos de desvio, economizando efetivamente o espaço de instalação, reduzindo os custos dos cabos, simplificando o processo de instalação e tornando a instalação mais conveniente e mais rápido.

Controle inovador, Start Start: Comparado com iniciantes macios convencionais, um novo método de controle de início de torque quadrado foi adicionado, fornecendo um torque de partida maior, alcançando um início fácil e suave e se adaptando a condições de trabalho mais complexas.

Monitoramento em tempo real, garantia de segurança: equipado com um terminal de entrada PT100, ele pode monitorar a temperatura do motor em tempo real, entender prontamente o status de operação do motor, impedir efetivamente falhas causadas pela temperatura anormal e garantir a operação segura do motor.

Design humanizado, instalação sem preocupações: adota blocos de terminais de controle plug-and-pull, tornando a instalação e a operação simples e convenientes. Apenas desconecte os blocos de terminal para concluir a fiação e depois reinquencê -los, o que melhora bastante a eficiência da instalação.

Teste de simulação, verificação confiável: está equipado com a função de simulação de operação. Mesmo quando o circuito principal do acionador de partida macio não está conectado à tensão da fonte de alimentação, ele pode simular o processo de partida, execução e parada do motor, confirmando rapidamente se o estado de trabalho dos componentes do próprio iniciante é normal.

Suporte de emergência e operação contínua: uma função de início de emergência foi adicionada. Mesmo no caso de uma repentina colapso de uma fase do tiristor, o acionador de partida suave ainda pode manter a operação normal, garantindo a operação contínua dos principais equipamentos e reduzindo o risco de desligamento.

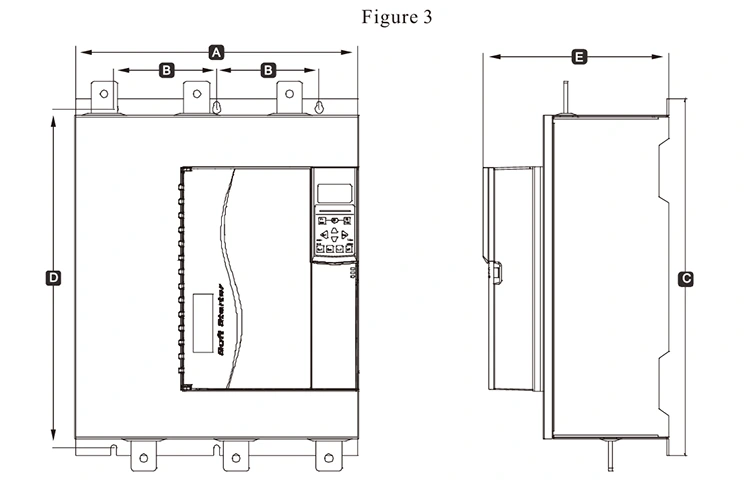

Parâmetro do produto (especificação)

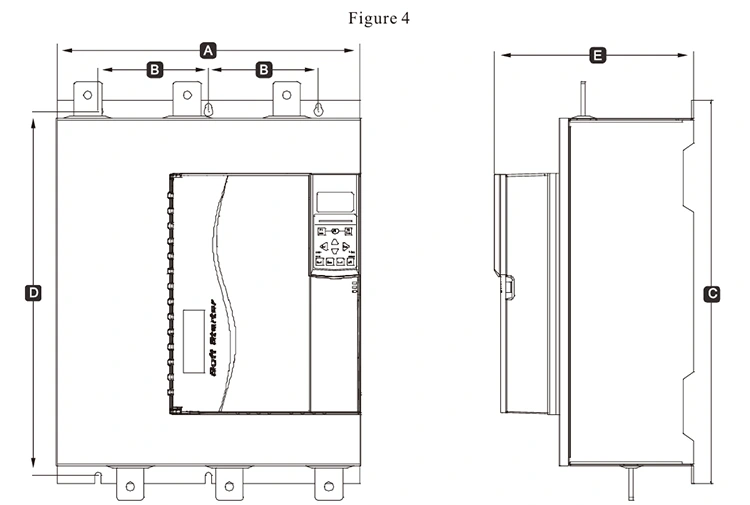

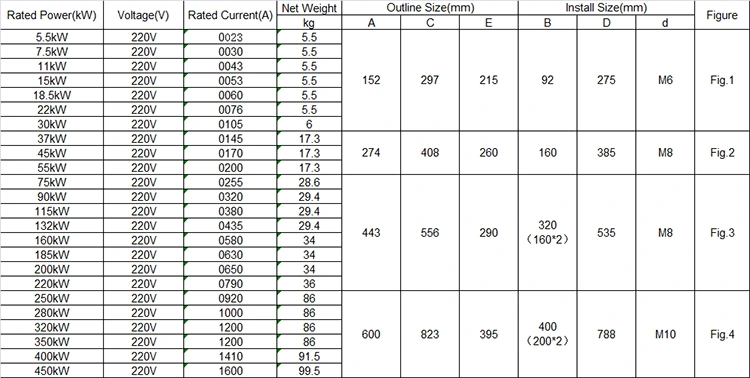

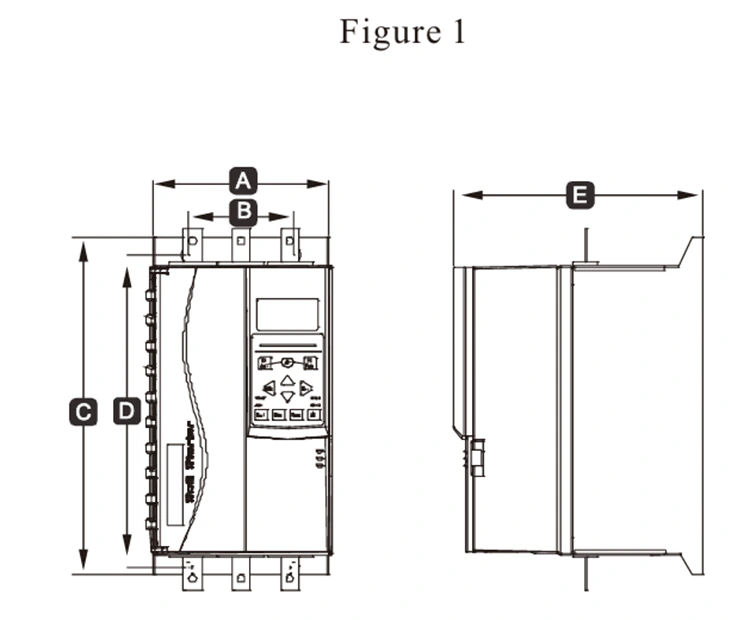

Tamanho, peso e corrente de 220V

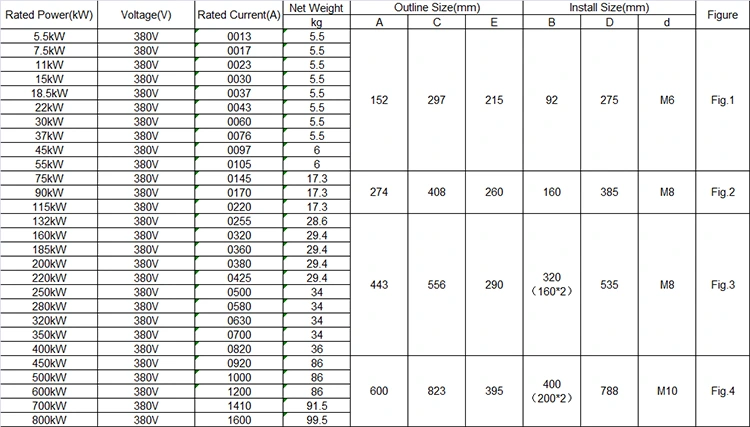

Tamanho, peso e corrente de 380V

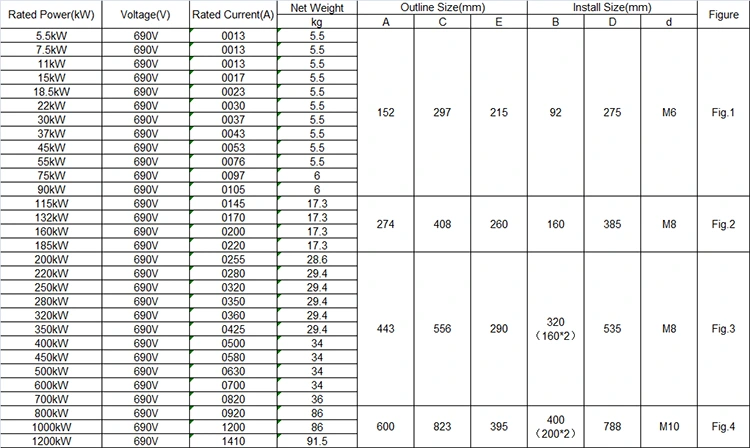

Tamanho, peso e corrente de 690V

Recurso do produto

1. Função de comunicação

Vem com a comunicação Modbus RTU, a comunicação PROFIBUS e PROFINET pode ser adicionada adicionando cartões de expansão.

2, pode ser teclado externo +4 linhas LCD Tela

O teclado pode ser inserido e removido rapidamente para atender às necessidades da operação remota.

3, função de proteção motora mais abrangente

Proteção de sobretensão, proteção de subtensão, proteção contra sobrecorrente, proteção contra sobrecarga, proteção de subargas, proteção contra perda de fase, falha de desvio, falha do tiristor, desequilíbrio de corrente trifásica, proteção de superaquecimento etc.

4, ampla faixa de tensão da fonte de alimentação

Conheça a principal tensão de entrada da fonte de alimentação de 220-690V Objetivo geral.

5. Terminais travessos

Um conjunto de terminais de comunicação, cinco grupos de terminais de entrada digital, um conjunto de saída analógica, três conjuntos de relés programáveis ​​， terminais de termistores motores e terminais de temperatura PT100.

◆ Fonte de alimentação trifásica: AC220V, AC380V, AC690V ± 10%

◆ Corrente nominal: 13A-1600A,

◆ Motor aplicável: Tipo de gaiola de esquilo geral AC Motor assíncrono

◆ Modo inicial: rampa de tensão, rampa de corrente, torque

◆ Modo de estacionamento: parada suave, parada livre ， parada de freio, parada adaptativa.

◆ Entrada lógica: impedância 1.8kΩ, potência +24V

◆ Frequência inicial: é recomendável começar não mais que 10 vezes por hora

◆ Nível de proteção: IP20

◆ Modo de resfriamento: resfriamento de ar

◆ Modo de instalação: pendura de parede

◆ Condições ambientais: a altitude excede 2000 metros, a capacidade deve ser reduzida de acordo e a temperatura ambiente está entre -10 e +40 ° C

A umidade correspondente não excede 95%(20 ± 5 ℃), sem gás inflamável, explosivo e corrosivo, sem poeira condutora, instalação interna, boa ventilação, vibração menor que 0,5g

Aplicação do produto

Os produtos podem ser usados ​​na metalurgia e na indústria química, compressores, guindastes, ocasiões municipais de engenharia.

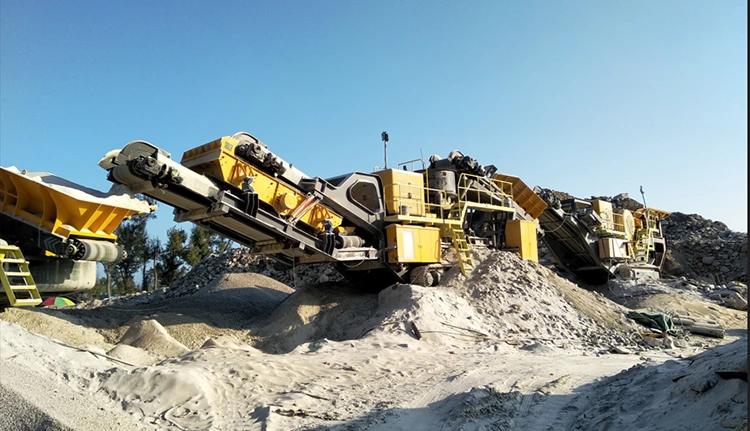

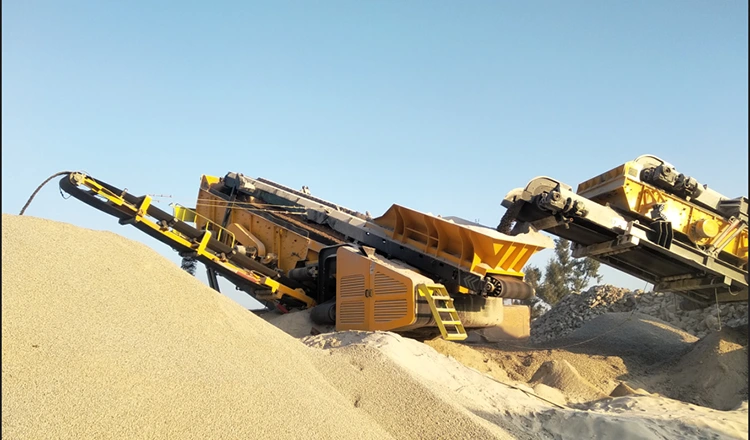

Triturador, classifique pedras de tamanhos diferentes.

O Soft Starter on -line é amplamente utilizado na indústria do triturador, pode ser usado no Impact Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher e assim por diante. Pode ser usado no host de alta potência, reduzir a corrente de partida, reduzir o impacto mecânico. O acionador de partida suave pode ajustar automaticamente a potência de saída do motor de acordo com a carga real do triturador. Quando o triturador está em operação de não carga ou carga de luz, o acionador de partida suave reduz a tensão e a corrente do motor, de modo que o motor funcione em uma potência mais baixa, de modo a alcançar o objetivo da economia de energia. De acordo com as estatísticas, após o uso do motor de partida suave, o consumo de energia do triturador pode ser reduzido em cerca de 10%a 30%.

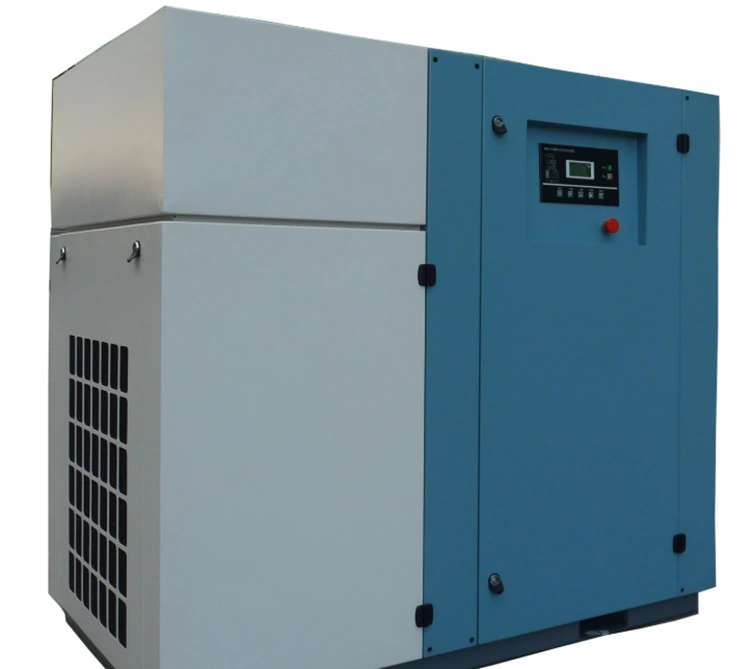

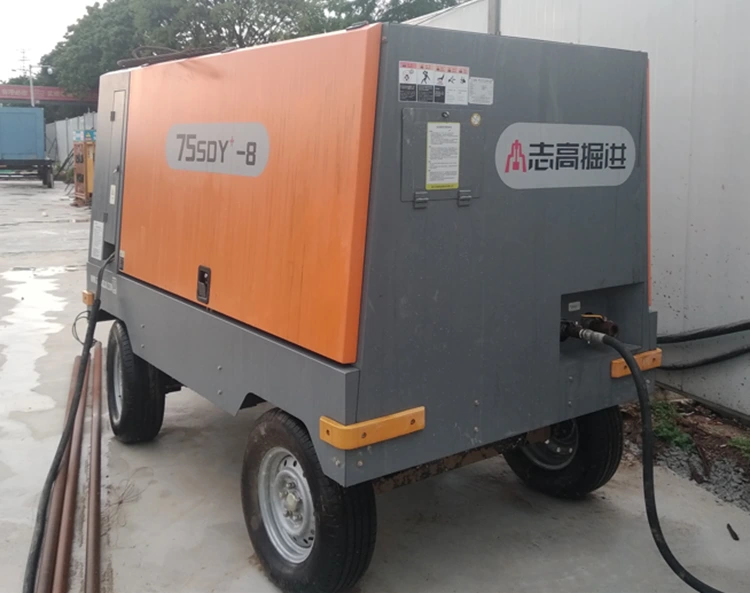

Compressor de ar

Compressor de ar Soft Starter é um acionador de partida macio especial adaptado para vários compressores de ar. A instalação de um acionador de partida suave no compressor de ar pode tornar a pressão de suprimento de ar estável e, através do regulador de pressão, o compressor de ar pode continuar trabalhando sob o valor da pressão definida, a pressão é estável e confiável e a pressão pode ser uma configuração de ritmo e ajustável a qualquer momento. Motor Para obter um início suave, o ciclo de vida e manutenção do serviço de compressor será bastante estendido. O volume de exaustão do compressor de ar é controlado pela velocidade do compressor de ar, a placa da válvula de ar no cilindro não é mais aberta e fechada repetidamente, e as condições de trabalho como o assento da válvula e a mola são bastante aprimoradas, o que evita o fluxo nítido e o impacto do gás de alta temperatura e alta pressão e reduz a carga de trabalho de manutenção.

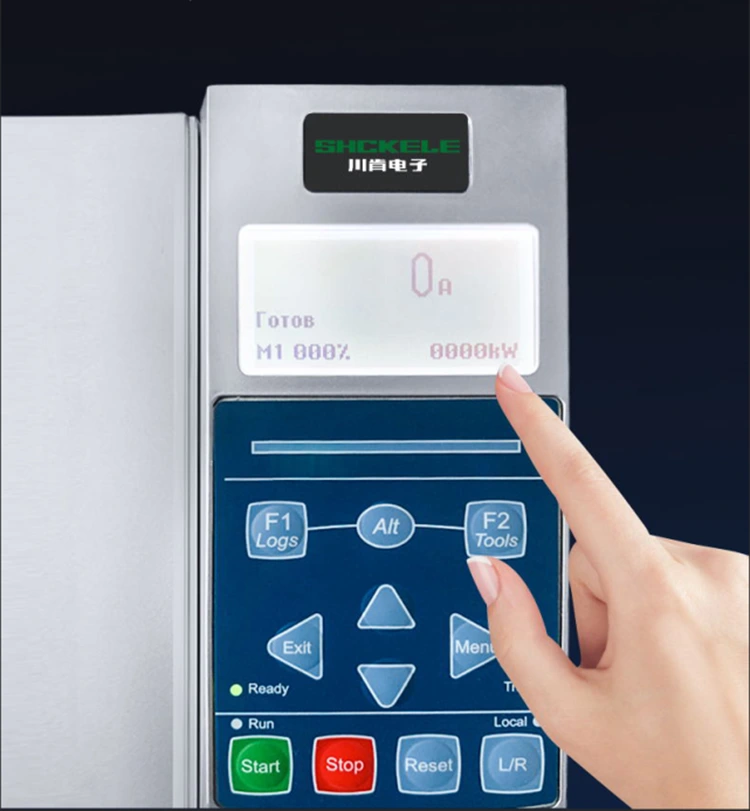

Exibição de quatro linhas LCD de alta definição, fácil de operar. Ele vem com vários displays nacionais de idiomas e pode ser personalizado quando necessário. O teclado é flugable e fácil de mover.

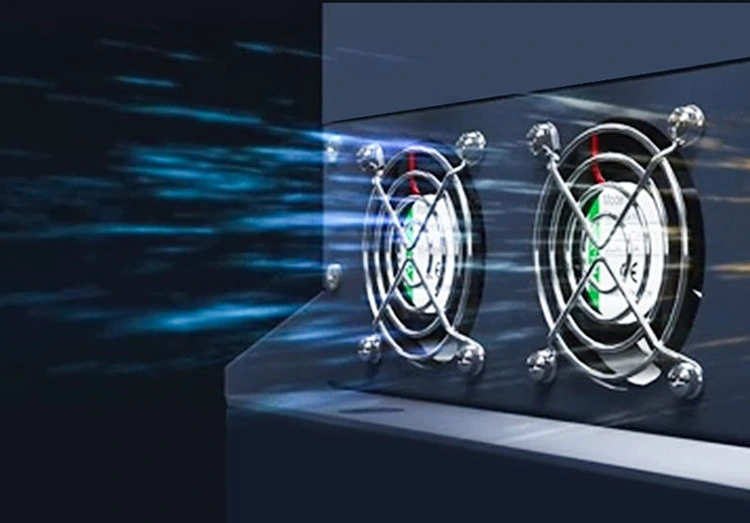

O tiristor com um desvio interno de partida suave funciona apenas durante a inicialização e muda para o contator durante a operação, para que gera menos calor. No entanto, ainda instalamos um ventilador para resfriar o contator. Instale um ventilador para esfriar. Todos os 75kW e acima de 7000 iniciantes da série estão equipados com ventiladores de DC de alta velocidade de 24V, fornecendo 360 ° de dissipação de calor em geral e força de vento mais forte. Não apenas reduz os desligamentos inesperados causados ​​pelo superaquecimento, mas também estende significativamente a vida útil do motor de partida suave.

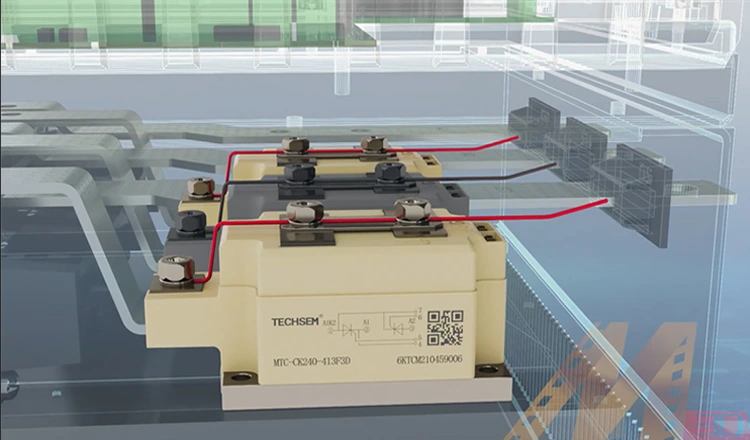

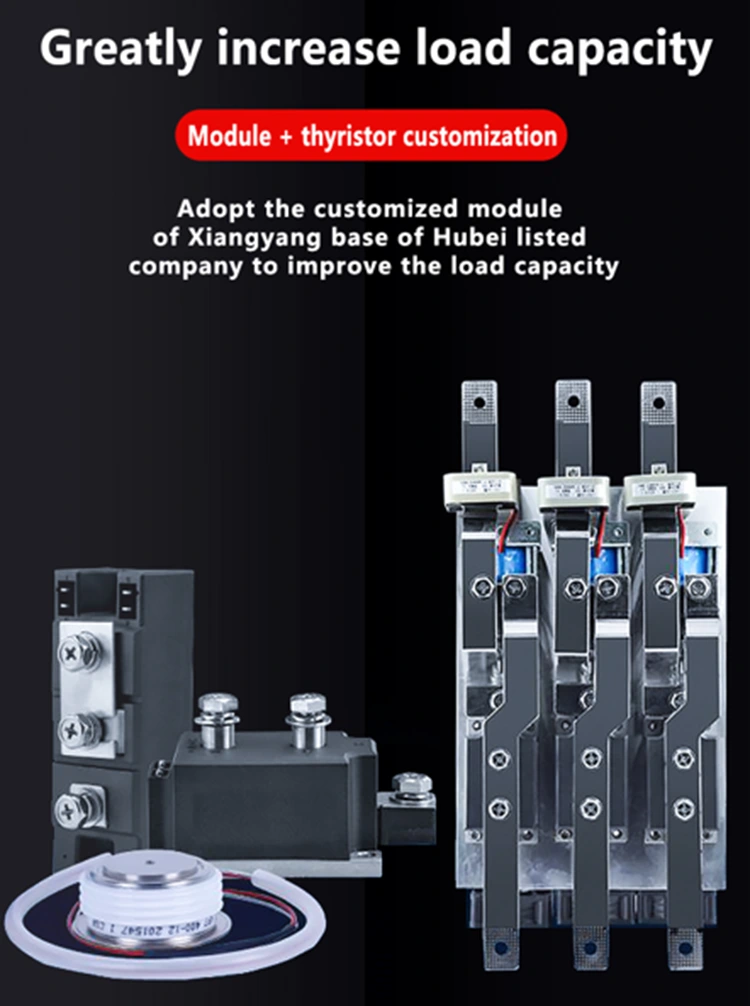

Temos uma profunda cooperação com a Hubei Taiji, uma empresa listada doméstica, e usamos módulos e tiristores personalizados, diferentes dos módulos genéricos fornecidos no mercado, para melhorar a capacidade de carga. Nossos contatores da DC também são especialmente personalizados, todos com contatos de prata. A superfície de contato dos contatos é maior e pode atingir quase 100.000 tempos de engajamento, aumentando significativamente a vida útil do serviço.

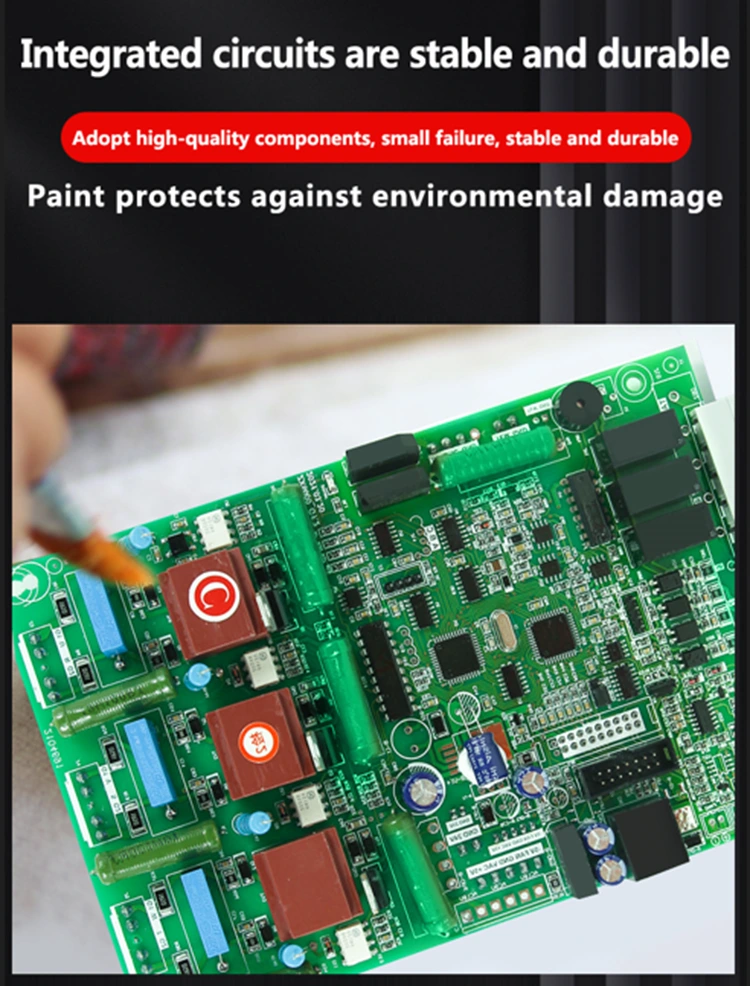

O principal objetivo da pincel de escova de placa de circuito de partida macia (geralmente três anti-pint, tinta isolante ou revestimento à prova de umidade) é proteger a estabilidade e a vida útil da placa de circuito em um ambiente de trabalho complexo, a fim de garantir que a vida útil da placa de circuito seja mais longa, todos usamos o spray de alta qualidade e a probabilidade de falha é muito baixa, e todos usamos o spray de alta qualidade. Aumento da durabilidade e segurança.

A função exclusiva de operação de emergência. Os iniciantes macios convencionais não podem operar quando uma fase do tiristor é danificada. A função de operação de emergência da série 7000 permite que o motor de partida suave ainda opere em emergência quando uma fase do tiristor é quebrada, reduzindo as perdas econômicas causadas por danos à máquina e desligamento para os usuários.

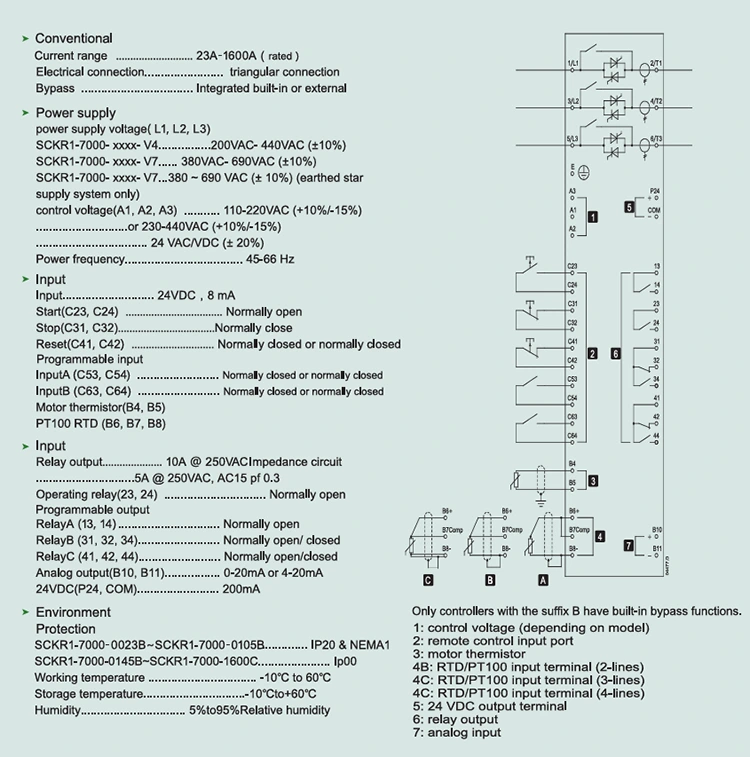

Diagrama de fiação de partida suave.
